Строительный козел: особенности, виды и тонкости выбора

Средняя линия треугольника

Урок эргономики

Сделать козлы для дров своими руками так, чтобы они были легкие, устойчивые и удобные в работе несложно. Для этого необходимо точно подобрать габариты этой конструкции под свой рост, а также учесть вид инструмента, используемого для распиливания.

Для того, чтобы процесс пилки занимал минимум времени, дрова должны находиться на высоте, не требующей от человека приседания или большого наклона корпуса. Лучше всего, когда рабочая высота резки составляет от 90 см до 110 см. На таком уровне можно, не сгибая спины, быстро и удобно пилить дрова.

Пиление дров двуручной пилой требует упора для свободной руки. В таком станке им является разрезаемая лесина, установленная в козлы. При использовании бензопилы упор не нужен, поскольку обе руки держат инструмент. Здесь гораздо важнее сделать такую конструкцию, которая бы позволяла максимально выдвинуть за пределы станка один конец лесины (бревна). В этом случае не будет риска зажима бензопилы, неизбежного при резке дров между стойками козел.

Козлы для пилки дров двуручной пилой должны отвечать двум главным требованиям: устойчивость и прочность. Дело в том, что процесс ручной резки сопровождается попеременными сдвигающими усилиями, которые расшатывают станок и могут вызвать его опрокидывание. Поэтому Х-образные стойки, скрепленные между собой продольным брусом или металлической затяжкой, должны быть изготовлены из качественной древесины толщиной не менее 100 мм.

Ширина нижней опорной части стоек должна быть немного больше (на 10-15см) расстояния от земли до верха стяжного бруса. Кроме продольной стяжки, соединяющей опорные крестовины, ноги деревянного станка следует укрепить обвязочным бруском для повышения жесткости всей конструкции.

Распилка дров может выполняться и на металлических козлах. По сравнению с деревянными, они менее громоздкие и прослужат не один десяток лет. Для их изготовления потребуется уголок или профильная труба с размерами сторон не менее 50 мм. Если для вас важна мобильность, то крестовины и крепление продольного профиля к ним нужно делать не на сварке, а на болтовых соединениях.

Если заниматься изготовлением станка нет времени и желания, а на дворе лежит гора непиленых дров, купите готовую конструкцию. Цена разборных металлических станков для пилки дров находится в диапазоне от 1800 до 5500 рублей, а их модельный ряд весьма широк и разнообразен.

При выборе обратите внимание на устойчивость рамы и качество профиля. Если станок легко шатается от действия руки и его разработчики сэкономили на каждом грамме металла, ищите более надежный вариант

Сооружение для обыкновенной пилы

Ручная обыкновенная пила чаще всего используется для заготовки дров среднего размера, поэтому козел подойдет стандартных габаритов и его не сложно соорудить своими руками, имея в наличии:

деревянный брус сечением 10х10 см и длиной от 1 до 1,2 м. брус сечением 5х5 см и длиной 1,0 м для устройства ножек приспособления в количестве 4 штук. такой же брус, но длиной 36 см для изготовления «рогов» в количестве 2 штук. брусья размером 1 дюйм в количестве 2 или 4 штук для устройства усиления ножек. саморезы в количестве 30-40 шт. для крепления деталей. морилку, краску или лак для защиты козлов от гниения брусьев.

Также можно использовать любой подручный материал, подходящий для сооружения козлов.

Для сборки вам нужно подготовить следующий инструмент:

ножовка – для распила и выравнивания поверхности бруса, уголок – для контроля ровности элементов, важных для устойчивости конструкции, графитовый карандаш для нанесения необходимых отметок, шуруповерт или отвертка для закрутки крепления, молоток, стамеска, рулетка, кисть малярная (4-5 см).

Мобильные козлы из дерева

Конструкция обычных козел имеет довольно большие габариты и вес, что является серьёзным препятствием при транспортировке станка. Но можно сделать своими руками и мобильную установку, которая будет складной и которую можно будет с лёгкостью переносить. Но, как правило, такие планы требуют больше затрат и времени на сборку.

Для складных козел понадобится следующий материал:

• прочные, но небольшие в диаметре бруса из дерева. Их понадобиться минимум 4 единицы;
• для основания данной конструкции лучше всего использовать металлическую трубу длиной от 1 до 3 метров;
• так как конструкция раскладная, то понадобится ограничитель (в качестве него можно использовать прочную верёвку, небольшую цепочку, хороший ремень или тросик);
• для соединения составных частей понадобится сверло по дереву. Стоит подобрать максимально прочный вариант.

Чтобы избежать лишних затрат и уменьшить вероятность поломки устройства, данный станок изготавливается максимально просто. Начать сборку нужно с брусов. Изготовить их можно и своими руками из доски в 50 мм. После получения готового материала, необходимо наметить место разреза, где впоследствии будут установлены ножки для козел.

После сверления отверстия на каждой планке под трубу в них запускается основание, и ножки выставляются по своим местам. Дальше нужно сделать ограничитель для стоек, который не позволит разъезжаться ножкам.

Мобильные деревянные козлы для распилки дров

Тут стоит быть внимательным, выбрать одинаковую длину для двух сторон, которая позволит раскрываться козлам на 350 до 450 градусов. Таким образом, будет собрана конструкция, которую легко будет складывать и хранить в небольших помещениях.

Общие положения

Деревянный козел для дров должен быть легким, удобным и прочным

Тут крайне важно понимать, что конструкцию необходимо подогнать под свой рост. Но давайте более подробно подойдем к рассмотрению данного вопроса и узнаем, как сделать козлы для пилки дров своими руками

Чертеж в данном случае или по крайней мере эскиз, станет тем, что поможет выполнить все работы более точно и быстро.

Высота резки в большинстве случаев не должна превышать 110 сантиметров и быть менее 90 см. Так человеку не нужно приседать или слишком сильно наклонять корпус. Если планируется использовать двуручную пилу, то необходимо позаботиться об упоре свободной руки. В этом случае на станок ставится дополнительная разрезаемая лесина, выполняющая роль упора. А вот если вы собираетесь работать с бензопилой, то упор будет бессмысленным, что обусловлено занятостью обеих рук. При работе с бензо- или электроинструментом гораздо важнее позаботиться о максимальном вылете бревна из козла. Так заготовку не будет зажимать, что практически неизбежно при выполнении пиления между стоек козла.

Организация коммуникаций

Вентиляция

Помещение для содержания коз должно быть хорошо оборудовано, чтобы животным было в нем комфортно

Поскольку молоко имеет свойство впитывать все запахи, то организация вентиляции принимает едва ли не самое важное значение. Остановимся на ней подробнее

На фермах целесообразнее монтировать вентиляцию электро-механическую. Вытяжку устанавливают у основания пола, то есть в области максимальной влажности. Необходим проем, собирающий сконденсированную влагу или спецзадвижка для регуляции воздухообменных процессов при смене температуры.

Сечение вытяжной трубы подбирайте пропорционально объему помещения. Для монтажа лучше взять канализационные трубы из пластика. Необходимы еще решетка (вытяжная), задвижка из металла (нержавещющая) и ревизия (для сконденсированной влаги).

Николай Прим.: «Правильно будет установить трубы вытяжную и приточную. Причем разместить их на 2 уровнях. Я делаю в разных точках, тогда свежий воздух не будет всасываться. А воздухообмен будет лучше». Такой совет вполне уместен. При этом варианте вход для вытяжки будет под крышей, приток устанавливают в шести дециметрах от уровня пола. В российском климате большего количества вытяжек с трубами маленького сечения устанавливать не следует.

Важное замечание: чтобы тяга была устойчивой, вытяжную трубку помещают выше уровня конька установленной кровли. Ту ее часть, которая в чердачных пределах, нужно утеплить

Есть прямая зависимость: чем больше высота вытяжной трубы, тем выше уровень тяги.

Сечение вентиляционных труб:

Площадь помещения от 6 до 8 квадратных метров — сечение 12 на 12 сантиметров (если труба одна, то 15 на 15)

Задвижка должна быть индивидуальной для каждого вентиляционного канала.

Освещение

В осенне-зимнее время потребуется искусственное освещение. Оно проводится стандартно. Даже если вы самостоятельно строите козлятник, то при отсутствии допуска к работе с электрикой пригласите профессионала.

Есть несколько правил: помещение должно иметь самостоятельный рубильник, провода лучше изолировать в кабель-каналы, размещать их следует только в верхней части стен. Осветительные приборы должны быть в плотных хорошо моющихся плафонах, изолирующих лампы. Некоторые хозяева любят использовать устройства, позволяющие поднимать и опускать плафон, что делает дойку и другие манипуляции (осмотр животного) комфортными.

Необходимость отопления

При жестком холодном климате требуется отопление. В зависимости от того, каковы финансовые возможности хозяина, используют обогрев электрический, газо-водяной, печью. От того, какой способ выбирается, зависит план и чертеж строительства. С точки зрения простоты, лучше электрический обогрев. Те, у кого проведен газ, обычно монтируют трубы к домику коз — это дополнительные затраты, но они окупаются. Металлическая печь обходится дешевле, но требуют соблюдения мер пожарной безопасности, для них нужно делать специальное помещение. Если жилище у животных деревянное, то такие печки требуют постоянного внимания, очень хорошей вентиляции.

Вывоз/удаление навоза.

Послушаем опытных козоводов.

Марина К.: «Пол сделали из пятисантиметровых досок. Специально подгоняли их друг к другу не очень плотно, оставляли небольшие щели. Моча так утекает под доски. Под ними котлован. Бетонировать его не стали, чтобы все впитывалось в почву. Сейчас понимаем: нужно было пол пустить под уклон и сделать желоб, тогда все утекало бы по нему в или в емкость, или в специальное место. Но подсказали нам это, когда все построили».

Петруха: «Я пол в козлятнике соорудил бетонный. Жена упросила настелить доски. Холодно, говорит, козам будет. Тогда я уровень на 2 дм у пола поднял, сороковки пробросил. В теплое время опил сыплем, в холодное с сеном недоеденным мешаем, а когда линолеум старый постелили, вообще удобно стало: каждый день все сметаем, а новое стелим, запаха нет».

Федор Степанов: «Дерево хоть и гниет быстрее, но зато естественный материал. На пол сыплем стружку. Козы мочатся в один угол, в стойках поэтому всегда бывает сухо. Отвели на участке место для навоза, а в углу мы сделали отверстие в полу, туда все стекает».

Особенности складных козел

Козлы, используемые в строительстве — это приспособления, которые помогают людям выполнять ряд работ на некоторой высоте (как правило, превышающей рост человека). Например, они дадут возможность выполнить малярные работы, поклеить обои, продолжить кирпичную кладку и так далее. Также эти приспособления успешно применяются для распила дерева, позволяют быстро организовать верстак или рабочий стол в нужном месте на участке и выполняют еще немало полезных функций.

Деревянные козлы для внутренних работ

Традиционно козлы представляют собой опору, на которой может быть обустроена горизонтальная площадка, используемая в качестве стола или опоры для ног — на нее можно вставать, чтобы забраться повыше. Также в некоторых случаях в зависимости от вида приспособления козлы могут иметь ограждения. Эти приспособления бывают:

• стационарными;
• передвижными.

Также выделяются еще два варианта козел.

• Цельные — обычные, которые отличаются надежностью, но их нельзя сложить, чтобы убрать на хранение. Ноги у них соединены деревянным настилом, выполняющим роль рабочей площадки. В обязательном порядке имеются и перемычки, повышающие надежность и устойчивость изделия.
• Складные, которые легко сложить и перенести/убрать. Они менее устойчивы, но более функциональны. Деревянный настил-площадку легко демонтировать, а ноги можно складывать и убирать на хранение.

Складные козлы

В этой статье говорим именно о складных козлах. Их основные преимущества:

• высокая мобильность;
• небольшие размеры;
• простота перевозки даже в легковом автомобиле;
• возможность регулировки длины рабочей площадки (ширина же определяется шириной ног-опор);
• универсальность (приспособить их можно подо что угодно);
• возможность убрать на хранение — даже в небольшом пространстве они не займут много места.

Главный недостаток таких козел — чуть более сложная конструкция, чем у стационарных, а также не такая высокая устойчивость

Важно перед началом работы убедиться, что козлы хорошо стоят, прежде чем забираться на них!. Металлические складные козлы

Металлические складные козлы

Стихи — Летний день за окном погас

Полноценные строительные леса

Устройство традиционных деревянных лесов за долгие годы не претерпело изменений. Оно хорошо всем известно по кинофильмам советских лет и плакатам, на которых очаровательные девушки, стоя на лесах, жизнеутверждающе улыбались увлеченно работающим юношам.

Для изготовления своими руками таких лесов понадобится много пиломатериалов, достоинство конструкции заключается в том, что она выдерживает большую нагрузку, позволяет проводить работы любой степени сложности.

Прежде чем начинать собирать леса, следует заранее запастись досками толщиной 50 мм, брусками для поперечин длиной до 1 м. На первом этапе делают стойки из длинных брусков или досок, соединенных поперечинами. Леса будут особо устойчивыми в том случае, если стойки расположить под наклоном, а не строго вертикально.

В зависимости от будущей нагрузки на настил, толщины досок на нем стойки располагают на расстоянии от 1,5 до 2,5 м друг от друга и укрепляют их укосинами. Количество поперечин и укосин лишним не бывает, чем их больше, тем устойчивее получатся леса.

В последнюю очередь на бруски, расположенные по периметру стоек сверху, укладывают настил из досок, которые внимательно осматривают накануне. Настилают поверхность таким образом, чтобы не образовывались щели, зазоры в местах стыков, получалось полотно, подобное полу в деревянных избах. На таком настиле рабочие могут уверенно сосредоточиться на непосредственных обязанностях, не опасаясь провалиться. На большой высоте спокойнее работается при наличии перил, они должны быть сделаны из прочного материала без трещин, других дефектов.

Полноценные строительные козлы из пиломатериалов вполне можно сделать своими руками в короткие сроки при наличии навыков работы и минимального набора инструментов, желательно с электрической системой питания.

Варианты конструкций

Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.

Подмости

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.

Расположение строительных подмостей различается:

• в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
• в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.

Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.

Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.

Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

Строительные козлы

Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.

Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.

Схема сборки

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Подготовка

Сборка подходящих козел начинается с этапа проектирования. Необходимо составить подробный чертеж, который будет содержать в себе указания общих размеров и отдельных деталей.

На формирование чертежных схем влияет то, какого вида будут леса. Они могут быть двухэлементными – складными или цельными. В первом случае собираются две козловые опоры, на которые кладутся доски. Это позволяет регулировать длину лесов в зависимости от необходимости. Ширина же их определяется шириной опорных элементов. Во втором случае изготавливается цельная конструкция с фиксированными параметрами высоты, длины и ширины.

Наиболее простым вариантом самодельных лесов являются те, что изготовлены из деревянных материалов. Для сборки понадобится комплект основных инструментов и расходных элементов:

• молоток;
• ножовка (электролобзик);
• шуруповерт;
• измерительные приборы (рулетка, линейка).
• саморезы;
• сверла;
• крепежные металлические изделия.

Складные столярные козлы своими руками: чертеж с пошаговыми фото

Обрезая размещенную на этом приспособлении доску, вам не придется удерживать рукой падающую на пол отпиливаемую часть. Самодельные столярные козлы удобно складываются на хранение, а в рабочем состоянии принимают устойчивое положение, обеспечивая две точки опоры для заготовок.

Складные столярные козлы – фото.

Рассматриваемая конструкция не имеет сложных столярных соединений, а процесс изготовления своими руками пары таких приспособлений занимает несколько часов. Складные столярные козлы сподручно перевозить в автомобиле, на них удобно распиливать длинные доски или листы фанеры.

Подготовка деталей для столярных козлов

Для работы подойдут недорогие сосновые доски толщиной 20–40 мм. Совсем необязательно подбирать идеальный пиломатериал, вполне подойдет древесина с незначительными дефектами. Для скрепления деталей столярных козлов понадобятся шурупы, а для соединения раздвижных половинок пригодятся четыре петли.

Сборное фото столярных козлов.

При определении размеров уделите внимание высоте конструкции, отталкиваясь от удобства работы. Для мастера ростом около 180 см подходит опора высотой в 80–85 см

Чтобы не ошибиться, измерьте свой стол или верстак, за которым вы пилите. Ширина козлов в один метр обеспечит устойчивость приспособления в рабочем положении.

Чертежи заготовок для складных козлов высотой в 860 мм.

Разметьте и нарежьте все доски по длине, точно соблюдая прямые углы при распиливании. Острогайте заготовки со всех сторон. Отдельным деталям потребуется дополнительная подготовка.

Отшлифуйте поверхности и закруглите углы кромок верхних перекладин, чтобы снизить вероятность сколов древесины в процессе эксплуатации.

С этой же целью обработайте и нижние торцы ножек. Сначала снимите рубанком фаски.

Подготовка заготовок для сборки складывающихся столярных козлов.

Затем зашлифуйте концы наждачной бумагой.

Подготовленная ножка.

Сборка самодельных козлов своими руками

Соберите по отдельности каждую часть столярных козлов. Подготовьте зенкер со сверлом для выполнения направляющих отверстий под шурупы и углублений под шляпки.

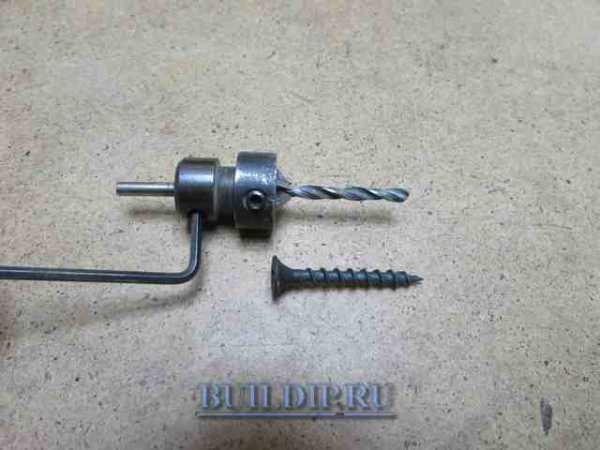

Зенкер со сверлом.

Сразу отметьте на ножках месторасположение нижних перекладин, размещаемых на расстоянии 150 мм от торца заготовки.

Разметка ножек.

Начните сборку с любого верхнего угла. Выровняйте концы заготовок под прямым углом используя монтажный угольник для соединения деталей, высверлите отверстия и заверните саморезы.

Сборка стоек.

Если в мастерской не нашлось подходящих по длине шурупов, можно использовать более мелкие метизы. Нужно лишь усилить соединение посредством столярного клея, а винты заворачивать с обеих сторон.

Теперь разложите детали на ровной поверхности, выровняйте по меткам и скрепите дощечки, проверяя перпендикулярность соединений.

Собранный каркас столярных козлов.

Разместите на собранном каркасе распорку и начертите линии отпила уголков.

Отрежьте лишние куски ножовкой и установите диагональную доску на место.

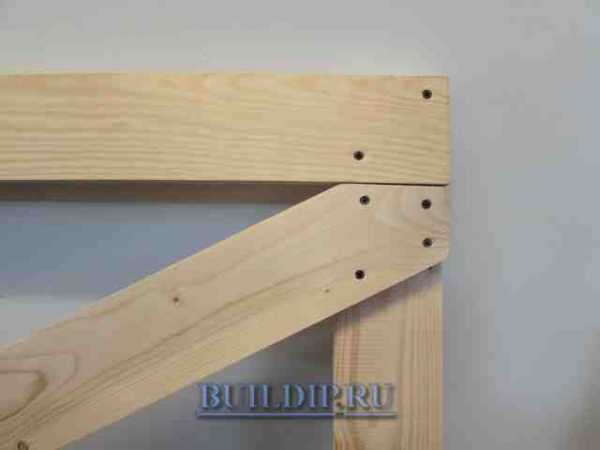

Закрепленная диагональная распорка.

Подобным образом соберите вторую половинку столярных козлов.

Соедините обе части петлями. Последние будет легко установить, если используются изделия калиточного типа. Под дверные петли придется в перекладинах выбрать углубления ручным фрезером или стамеской.

Размер выемки должен позволять кулаку петли свободно вращаться и не задевать древесину.

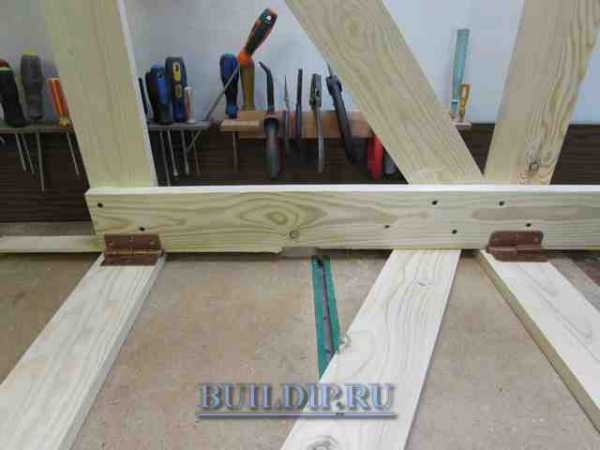

Установка петель.

Устанавливая навесные петли, помните, что крылья нужно разместить в «разнобой», чтобы штыри смотрели в разные стороны.

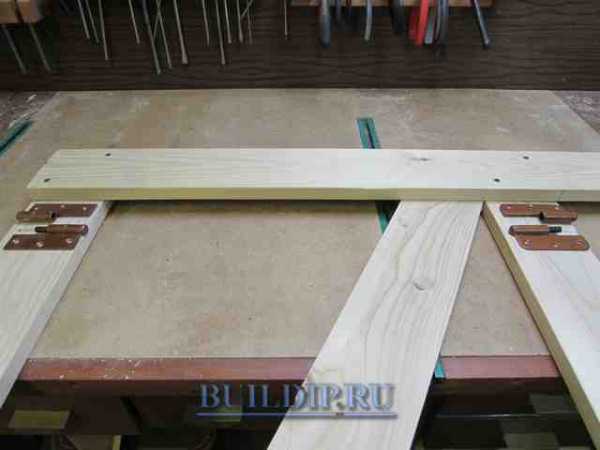

Прикрутите половинки петель на длинные перекладины.

Подберите тонкую рейку по высоте кулака.

Поставьте сверху короткую часть столярных козлов.

Фото сборки столярных козлов.

Просверлите направляющие отверстия и заверните винты.

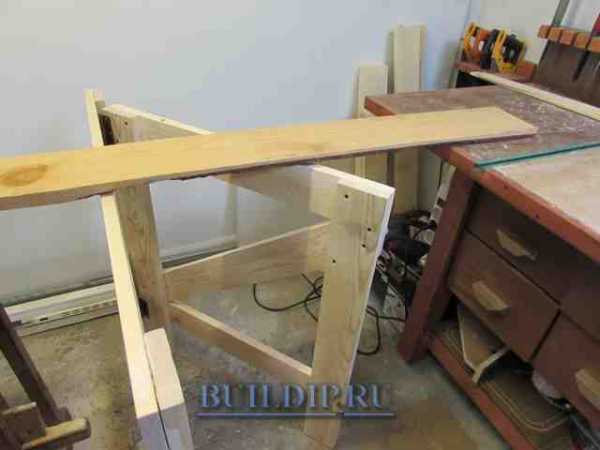

Готовые козлы уже можно использовать по назначению в паре с верстаком одинаковой высоты.

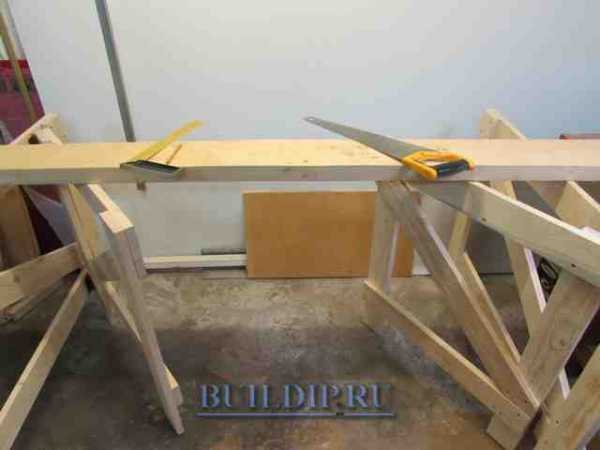

Сделайте себе вторые складные козлы и распиливайте на них пиломатериал длиной до шести метров. Хранить складные конструкции можно на вбитых в стенку гвоздях, но лучше сделать нехитрые полочки, которые дополнительно будут использоваться для мелочевки.

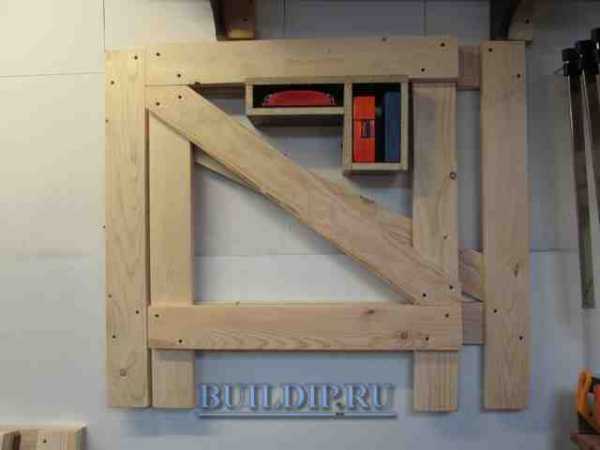

Подвешенные на стену складные козлы.

В любой мастерской всегда найдутся подходящие для этой самоделки обрезки ДСП, а крепление такой полки-подвески несложно сделать из уголков.

Фото полки-подвески.

Понятно, что в специализированных магазинах можно выбрать пильные козлы на любой вкус, но стоимость качественных моделей «кусается». А на реализацию нашего проекта потребуется менее 20 метров досок с учетом обрезки растрескавшихся концов. В конечном результате вы оснастите свою мастерскую парой полезных помощников.

Особенности использования инструментов на козлах

Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.

Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.

Вариант устройства деревянных козлов для дров

Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.
