Что такое циркуляция горячей воды?

Рециркуляция ГВС в частном доме: схема обвязки водонагревателя

При большом расстоянии от бойлера до точки забора воды может потребоваться рециркуляция ГВС. Она необходима для постоянного перемещения жидкости в контуре горячего водоснабжения.

Для чего необходима рециркуляция

Трубопровод горячего водоснабжения может иметь различную длину. Если точка забора расположена на большом расстоянии от бойлера, то при открывании крана горячая вода пойдёт не сразу. Необходимо будет подождать некоторое время, пока из трубопровода не вытечет холодная жидкость.

Рециркуляция ГВС может быть и через теплый пол и полотенцесушитель

В частных домах расстояние от места расположения бойлера до точки забора воды может быть достаточно большим. Это делает использование системы горячего водоснабжения некомфортным и приводит к нерациональному расходованию воды. Для поступления горячей воды в момент открывания крана необходима постоянная её циркуляция.

Рециркуляция ГВС представляет собой принудительное перемещение жидкости в контуре горячего водоснабжения с помощью насоса.

Следует учитывать, эффективность возможна только при использовании бойлера накопительного типа. Проточные водонагреватели включать в систему рециркуляции нецелесообразно.

Насос периодически перекачивает жидкость. При этом теплоноситель не выходит за пределы контура и возвращается в накопительную емкость. Это позволяет постоянно поддерживать необходимый показатель температуры жидкости в трубопроводе.

Схема рециркуляции

Изготовление контура, в котором будет постоянно поддерживаться температура воды, возможно при строительстве или глубокой модернизации системы ГВС.

Схема рециркуляции выполняется следующим образом:

1. Прокладка трубопровода. Схема предусматривает замкнутый контур. Труба прокладывается через нужные помещения к дальней точке и обратно к бойлеру.
2. Подключение точек забора воды. Монтаж предусматривает последовательное включение точек водозабора в систему. В дальнем месте потребления воды труба не заканчивается, а возвращается к водонагревателю.
3. Включение в контур насоса. Он необходим для принудительной циркуляции теплоносителя. Лучше включить насос и установить запорное устройство в схему на промежутке, где вода поступает не к потребителям, а к накопительной емкости. Это позволит при необходимости отключить принудительную циркуляцию.

Схема рециркуляции. Источник фото: tolyatty.blizko.ru

Правила монтажа

Чтобы выполнить монтаж рециркуляции горячего водоснабжения, необходимо наличие определенных знаний. Можно обратиться за помощью к квалифицированным специалистам.

При монтаже своими руками необходимо придерживаться нескольких правил:

1. Правильно рассчитать объём водонагревателя. Недостаточный размер накопительной емкости приведет к попаданию в контур воды из трубопровода ХВС. При расчете объема бойлера учитывается количество людей, проживающих в доме.
2. Использовать в обвязке водонагревателя обязательные элементы, рекомендуемые заводом изготовителем. Для безопасного использования бойлера может потребоваться монтаж определенных элементов обвязки. Часто производители поставляют такие элементы в комплекте с водонагревателем.
3. Утеплить трубопровод. Для уменьшения теплопотерь при циркуляции теплоносителя в контуре горячего водоснабжения следует нанести на трубы слой теплоизоляции. Можно использовать полиэтиленовую теплоизоляцию для труб. Утеплению в обязательном порядке подлежат и фитинги.
4. Использовать насос для рециркуляции ГВС. В отличие от помп, предназначенных для перемещения жидкости в системе отопления, диаметр резьбовых соединений рециркуляционных насосов предназначен для соединения с фитингами систем водоснабжения.

Отключение системы

В некоторых случаях возникает необходимость отключить принудительную циркуляцию жидкости. Это может быть связано с сезонными явлениями, отсутствием людей в доме и т.п.

Для прекращения принудительной циркуляции нужно отключить насос и перекрыть запорный кран на обратной стороне трубопровода.

Насос и запорный кран на обратке

Включение системы осуществляется в обратной последовательности. Существует возможность автоматизировать процесс.

Для этого можно установить насос со встроенным таймером или подключить помпу к отдельно стоящему управляющему устройству.

Таким образом можно включать циркуляцию в нужное время суток на определенный промежуток времени. Рециркуляция ГВС нужна для комфортного использования накопительного водонагревателя и экономного расходования воды.

Полезные советы

И еще несколько очень важных моментов.

• Насосы, которые используются для прокачки воды в ГВС, это не то же самое оборудование, используемое в отопительных сетях.
• Он не предназначается для увеличения давления выходящей из смесителей воды. Он просто создает небольшое давление для движения горячей воды по контуру.
• К системе ГВС можно подключить полотенцесушитель. Это лучше, чем подключать его к отоплению, потому что последний работает лишь зимой, а горячее водоснабжение круглогодично.
• Сегодня производители предлагают бойлеры, в которые устанавливаются ТЭНы. Неплохая модель, которая может работать в автономном режиме.

Насос для ГВС

Итак, разбираясь с рециркуляцией воды в частном доме, каждый должен понять, что это касается не только системы отопления. Чтобы получить эффективно работающую сеть ГВС, необходимо позаботиться и о рециркуляции воды в ней. На вышеуказанных схемах это очень хорошо видно. Тем более, сегодня есть возможность использовать бойлеры, как отдельные нагревательные элементы. То есть, их можно использовать взамен нагревательным котлам, отключая последние в летний период.

Оборудование для системы рециркуляции

Типовая водоснабжающая инфраструктура с рециркуляцией включает в себя следующие компоненты:

• Источник тепловой энергии – котел (обязательно двухконтурный). Можно использовать газовые и электрические модели в зависимости от конкретных возможностей снабжения. В случае с тем же загородным домом не всегда есть газовая магистраль, но ее можно заменить газгольдером или, на худой конец, баллонами. Минус же электричества заключается в больших финансовых расходах, но это решение в любом случае безопаснее и надежнее.
• Бойлер. Потребуется накопительная установка объемом 30-40 л, если речь идет о семье из 3 человек, проживающей в частном доме с несколькими точками потребления горячей воды. Также бойлер в ГВС с рециркуляцией должен иметь собственный датчик контроля температуры, что позволит автоматизировать процесс регуляции теплоносителя через термостат.
• Циркуляционный насос. Собственно, главный компонент, отличающий рециркуляционную систему и в принципе делающий возможным рациональное использование водоснабжающих контуров.

Управление насосом

Круглосуточная циркуляция воды в системе является экономически невыгодной. В зависимости от способа управления различают 2 вида рециркуляционных насосов:

1. Управляемый блоком управления исходя из показаний температурного датчика. Рециркуляция воды в системе осуществляется по мере ее остывания. Датчик монтируют в контур для циркуляции горячей воды. Когда температура жидкости находится в установленных пределах, ротор электродвигателя и крыльчатка, перекачивающая жидкость, останавливаются. По мере падения показателя насос автоматически выключается. Это позволяет постоянно поддерживать температуру жидкости в нужном диапазоне.

2. Управляемый таймером. Насос рециркуляции ГВС автоматически включается и выключается через определенный промежуток времени. Временной промежуток между срабатываниями устанавливаются пользователем. При этом нужно рассчитать длину контура, скорость движения жидкости и наличие теплопотерь. В зависимости от модели можно программировать устройство на 24 часа или на 7 дней.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

• коллекторная;

• последовательная;
• комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки

. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения

многоэтажного дома — это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

Реализация

Какие схемы горячего водоснабжения с рециркуляцией возможны в многоквартирных и частных домах?

Многоквартирные дома

Чтобы создать непрерывную циркуляцию воды, систему ГВС нужно закольцевать.

В многоквартирных домах это достигается следующим образом:

Изображение	Описание
По подвалу проходят розливы ХВС, ГВС и полотенцесушителей	По дому разводится два розлива горячей воды. Стояки подключаются к ним поочередно. Как вариант — к одному из розливов подключаются только стояки ГВС, ко второму — только стояки с полотенцесушителями
Стояк полотенцесушителей служит обраткой для ГВС	Стояки ГВС (опционально — ГВС и полотенцесушителей) объединяются перемычками на верхнем этаже. В группу может объединяться 2-4 стояка. В верхней точке перемычки монтируется воздушник (кран Маевского), позволяющий стравить препятствующий циркуляции воздух.

Понятно, что описанная схема водоснабжения с рециркуляцией не будет работать без перепада давлений.

Как он обеспечивается:

Вне отопительного сезона ГВС включается между подающей и обратной нитками;

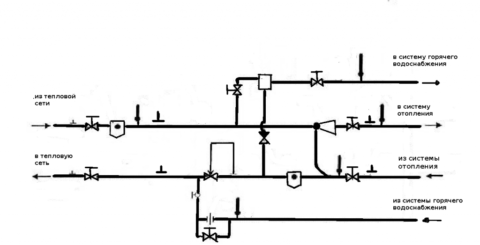

Летний режим: циркуляция ГВС между подающей и обратной нитками

Во время работы отопления при таком подключении система горячего водоснабжения будет представлять собой байпас для отопительной системы, катастрофически уменьшающий перепад на водоструйном элеваторе. Поэтому ГВС подключается в зависимости от температуры воды из подачи в подачу или из обратки в обратку, а перепад обеспечивают установленные на фланцах между врезками подпорные шайбы.

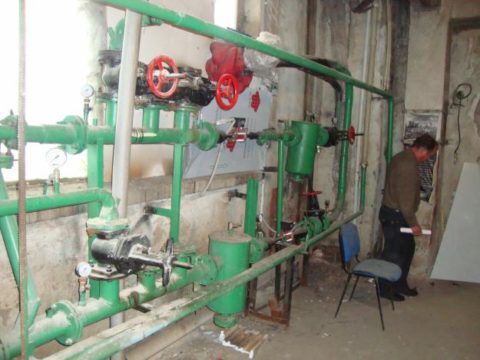

Современный элеваторный узел с циркуляционными врезками

Если стояки завоздушены

Что делать, если после сброса системы горячего водоснабжения оставшаяся в стояках воздушная пробка препятствует циркуляции, и полотенцесушители остаются холодными?

Для стравливания воздуха служит кран Маевского в верхней точке перемычки. Однако для доступа к нему нужно попасть в верхнюю квартиру по стояку, что не всегда возможно.

Вот простая пошаговая инструкция, которая поможет вам устранить проблему своими руками:

1. Перекрываем любой из соединенных перемычкой стояков ГВС;
2. Открываем до упора один, а лучше — два крана горячей воды в любой квартире по этому стояку. Воздушная пробка вылетает через смеситель на фронте потока воды;

Полностью откройте кран — и воздух из стояка вылетит на фронте потока воды

1. Запускаем стояки в штатном режиме.

Частные дома

Какие схемы рециркуляции горячего водоснабжения можно реализовать в частном доме с автономным приготовлением горячей воды? За создание циркуляционного напора в такой системе вполне предсказуемо будет отвечать циркуляционный насос минимальной мощности (от 25 ватт).

Циркуляцию в контуре ГВС способен обеспечить насос минимальной мощности

Контур ГВС должен быть закольцован по всей длине: после дальнего от водонагревателя сантехнического прибора розлив возвращается к исходной точке. А вот схема подключения водонагревателя зависит от того, есть ли у него дополнительный отвод для рециркуляции.

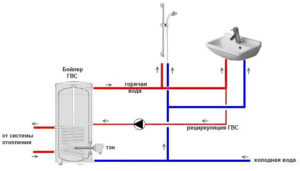

Схема для бойлера с патрубком для подключения контура с рециркуляцией

Наличие трех патрубков для подключения ГВС и ХВС типично для большинства бойлеров косвенного нагрева и некоторых накопительных электрических водонагревателей.

Бойлер с дополнительным выходом для рециркуляции

Замкнутый контур снабжается только циркуляционным насосом: поскольку температура воды в контуре после его запуска постоянна, проблемы теплового расширения воды решать не приходится, а раз так — предохранительный клапан и расширительный бачок не требуются.

Можно ли задействовать в такой схеме обычный бойлер с двумя выводами (для ГВС и ХВС)? Да, но в этом случае разводка будет заметно сложнее.

Водоснабжение с рециркуляцией: схема для бойлера с двумя патрубками

За постоянную температуру воды в рециркуляционном контуре отвечает трехходовой термостатический смеситель. По мере ее охлаждения он подмешивает горячую воду из бойлера;

Трехходовой смеситель-термостат способен обеспечить постоянную температуру воды на выходе при любых температурах на входе

• Для компенсации расхода горячей воды к трехходовому смесителю подведена холодная вода;
• Обратные клапаны ограничивают движение воды в контуре одним направлением независимо от ее расхода.

Устройство и внешний вид автоматического воздухоотводчика

Советы по повышению эффективности рециркуляции

Поскольку речь идет о весьма ответственной коммуникационной инфраструктуре с высокими нагрузками на оборудование, специалисты советуют комплексно подходить к мерам предотвращения аварий. Как минимум в электротехнической основе котла и бойлера должен предусматриваться предохранительный блок, а также стабилизатор напряжения, если речь идет об электрокотле. В случае с газовым оборудованием рекомендуется при подключении использовать только гибкие шланги. В помещении с такими агрегатами должна быть организована и эффективная вентиляция. Будет не лишним иметь систему сигнализации о неполадках или разгерметизации. К примеру, насосные агрегаты Grundfos для рециркуляции ГВС обеспечивают индикацию характеристик рабочего режима, текущие параметры движения теплоносителя и потребления энергии. Периодически рекомендуется проверять контуры на качество соединений. При малейших отклонениях в давлении следует производить опрессовку веток – как по отдельным участкам, так и в комплексе.

Разбор рециркуляции горячей воды в частном доме – схемы и технологические нюансы

Система отопления частного дома – это несколько вариантов технологических схем, состоящих в основном из нагревательного элемента (котел, печь), трубной разводки, запорной арматуры и отопительных радиаторов. Сам же способ нагрева помещения достаточно прост.

В котле вода нагревается и начинает движение по трубам, действуя по чисто физическим законам, перемещаясь вверх. При этом остывшая вода выталкивается горячей, спускаясь вниз, перетекая в котел. Это и есть цикл движения воды системы отопления.

Сегодня нередко, упрощая схему и увеличивая эффективность ее работы, в систему устанавливают циркуляционные насосы, которые отвечают за такой критерий, как рециркуляция горячей воды в частном доме.

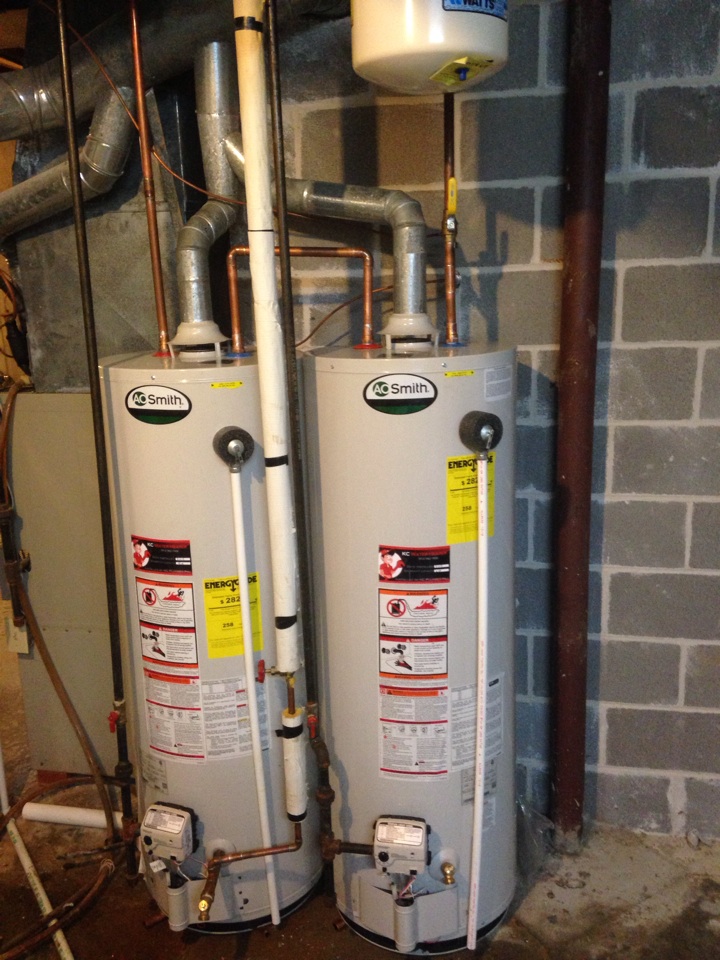

Блок с системой рециркуляции

Сами по себе насосы внутри отопления создают небольшое давление, которое и создает движение горячей воды. Скорость небольшая, но она резко повышает эффективность теплоотдачи, потому что горячая вода, таким образом, равномерно распределяется по всем радиаторам. Поэтому температура во всех комнатах частного дома практически одинаковая.

Внимание! Циркуляционные насосы обязательно устанавливаются на обратке около отопительного котла. Это делается с той целью, что в конструкции насоса присутствуют различного рода уплотнители и манжеты, отвечающие за герметичность соединений его частей

Это делается с той целью, что в конструкции насоса присутствуют различного рода уплотнители и манжеты, отвечающие за герметичность соединений его частей.

Уплотнительные элементы обычно изготавливаются из резины, которая быстро выходит из строя под действием высоких температур. А температура воды в обратке самая низкая в отопительной системе частного дома.

Двухконтурное отопление

Почему необходимо рассмотреть именно двухконтурное отопление, чтобы разобраться в рециркуляции и циркуляции горячей воды в частном доме? Все дело в том, что двухконтурное отопления – это система, которая обслуживает и отопление, и горячее водоснабжение. Чтобы было понятно, о чем идет речь, необходимо подробно разобрать схему на фото ниже.

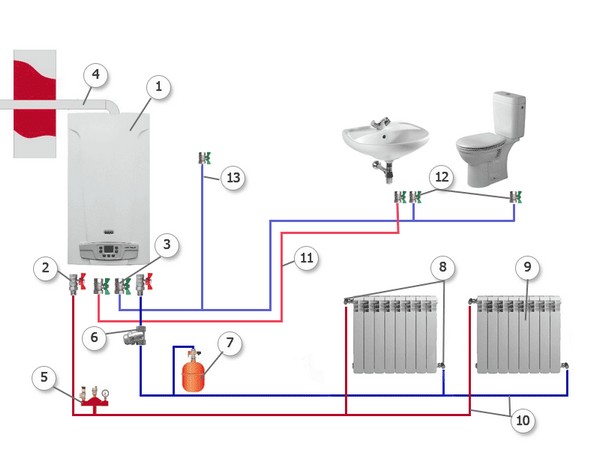

Схема двухконтурного котла

На схеме четко видно, что от котла отходят сразу два трубопровода горячей воды. Один снабжает ею отопление, второй ГВС. Поэтому в самом котле располагаются два теплообменника, которые соответствуют двум разным контурам.

Не самый эффективный вариант, потому что, чтобы получить горячую воду, к примеру, в ванной, расположенной на втором этаже частного дома, придется сливать достаточно большой объем воды, который охладился и находится в трубе, ведущей к ванной комнате.

Есть другая технологическая разводка, она также двухконтурная, но в ее схему устанавливается бак с водой, который называется бойлером. Сам отопительный котел имеет обычную технологию нагрева с одним теплообменником, то есть, он одноконтурный.

Из него выходит одна труба горячей воды, которая соединяется с теплообменником (змеевиком) бойлера. То есть, проходя по этой конструкции, теплоноситель нагревает воду внутри бака, обеспечивая частный дом горячей водой для бытовых нужд.

От бойлера он дальше поступает в отопительную систему.

Есть схема, где теплоноситель распределяется по двух контурам. То есть, часть его объема уходит напрямую в отопление, другая часть используется для обогрева бойлера. На фото ниже такая технология показана.

Два раздельных контура

Понятно, что в этой схеме говорить о рециркуляции можно лишь в отоплении. Но она опять-таки не самая эффективная по той же причине, имеется в виду подача горячей воды на потребители.

Самой эффективной считается схема, предложенная ниже. В ней четко определены контуры, по которым теплоноситель будет проходить и возвращаться обратно в бойлер или котел.

Это касается и отопительного контура, и ГВС.

Эффективная схема рециркуляция воды в системе отопления и водоснабжения

Двухконтурное отопление

Почему необходимо рассмотреть именно двухконтурное отопление, чтобы разобраться в рециркуляции и циркуляции горячей воды в частном доме? Все дело в том, что двухконтурное отопления – это система, которая обслуживает и отопление, и горячее водоснабжение. Чтобы было понятно, о чем идет речь, необходимо подробно разобрать схему на фото ниже.

Схема двухконтурного котла

На схеме четко видно, что от котла отходят сразу два трубопровода горячей воды. Один снабжает ею отопление, второй ГВС. Поэтому в самом котле располагаются два теплообменника, которые соответствуют двум разным контурам. Не самый эффективный вариант, потому что, чтобы получить горячую воду, к примеру, в ванной, расположенной на втором этаже частного дома, придется сливать достаточно большой объем воды, который охладился и находится в трубе, ведущей к ванной комнате.

Есть другая технологическая разводка, она также двухконтурная, но в ее схему устанавливается бак с водой, который называется бойлером. Сам отопительный котел имеет обычную технологию нагрева с одним теплообменником, то есть, он одноконтурный. Из него выходит одна труба горячей воды, которая соединяется с теплообменником (змеевиком) бойлера. То есть, проходя по этой конструкции, теплоноситель нагревает воду внутри бака, обеспечивая частный дом горячей водой для бытовых нужд. От бойлера он дальше поступает в отопительную систему.

Есть схема, где теплоноситель распределяется по двух контурам. То есть, часть его объема уходит напрямую в отопление, другая часть используется для обогрева бойлера. На фото ниже такая технология показана.

Два раздельных контура

Понятно, что в этой схеме говорить о рециркуляции можно лишь в отоплении. Но она опять-таки не самая эффективная по той же причине, имеется в виду подача горячей воды на потребители. Самой эффективной считается схема, предложенная ниже. В ней четко определены контуры, по которым теплоноситель будет проходить и возвращаться обратно в бойлер или котел. Это касается и отопительного контура, и ГВС.

Эффективная схема рециркуляция воды в системе отопления и водоснабжения

Рециркуляция ГВС

В ней циркуляционная система горячего водоснабжения четко прослеживается

Обратите внимание, что теплоноситель, проходя по теплообменнику бойлера, возвращается обратно в отопительный котел. Сама же горячая вода из бойлера циркулирует постоянно по водопроводу горячего водоснабжения

Она не стоит на месте, что обеспечивает постоянное ее нахождение внутри подающих труб. Проходя по ним, она охлаждается. Но при включении смесителя или крана вода тут же попадает на них.

Конечно, надо отметить, что это самый затратный вариант двухконтурного отопления, потому что в ней присутствует большая разводка труб. Но она эффективна в том, что не приходится сливать холодную воду, то есть, сливать деньги в канализацию. Тем более, большими будут только первоначальные денежные вложения, которые быстро окупятся.

Разновидности бойлеров

Есть несколько моментов, которые определяют эффективность работы и отопления, и горячего водоснабжения.

• Понятно, что горячая вода по трубной разводке сама двигаться не будет с учетом ее рециркуляции. Поэтому в данный контур обязательно устанавливается насос. Как было уже сказано выше, место его расположение на обратном контуре рядом с бойлером.
• А вот в отопительную систему устанавливать насос не обязательно. Если правильно соорудить трубную разводку с учетом угла наклона и подающего контура, и обратного, то теплоноситель будет двигаться самотеком. Хотя насос здесь будет нелишним в плане равномерного распределения теплоносителя по всем отопительным батареям.

Рециркуляция в многоквартирных домах

Основная задача при обеспечении рециркуляции в контурах многоквартирных домов сводится к формированию кольца с непрерывным движением теплоносителя. Делается это следующими способами:

• К зданию изначально подводят два розлива горячей воды. Подключение к стоякам выполняется поочередно. В качестве варианта можно предложить разделенное подключение розливов – одного только к стоякам, а второго – к полотенцесушителям.
• Выполняется объединение стояков (при необходимости – с полотенцесушителями) с помощью перемычек на верхнем техническом помещении. В одной группе можно объединять до 4 стояков. В узле перемычки устанавливается кран Маевского (воздушник), благодаря которому будет стравливаться лишний воздух из контура.

Чтобы описанная схема рециркуляции ГВС работала, нужен насос. Его врезают между розливами и стояками (полотенцесушителями). При необходимости используется несколько циркуляционных насосов. Для переключения режимов работы при смене отопительных сезонов устанавливается коллектор с элеватором и врезками на фланцах ввода труб.

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора. Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Конструкция

Рециркуляционный насос не имеет большой мощности и производительности. Устройство перекачивает теплоноситель на небольшие расстояния.

Нагнетания высокого показателя давления от циркуляционного насоса для ГВС не требуется. Изделие состоит из корпуса, крыльчатки и электрического двигателя. Под действием магнитного поля при поступлении напряжения на обмотки двигателя его якорь начинает вращаться.

Крыльчатка смещает массу воды и нагнетает её в выходной патрубок. Забор жидкости осуществляется из входного патрубка.
При подборе циркуляционного насоса необходимо учитывать его тип и технические характеристики. Независимо от производителя все помпы для рециркуляции делят на 2 типа — с мокрым или сухим ротором.

Насос с сухим ротором

В устройствах такого типа водяная среда находится отдельно от деталей электрического двигателя. Мотор имеет воздушное охлаждение.

Устройство с сухим ротором

Отличительной особенностью агрегатов с сухим ротором является высокий коэффициент полезного действия. Вращающиеся детали электрического двигателя нуждаются в периодической смазке. Это необходимо для снижения степени трения между комплектующими.

С мокрым ротором

Просто такого типа крыльчатка и якорь электрического двигателя полностью погружены в водяную среду. Агрегаты с мокрым ротором имеют низкий коэффициент полезного действия.

Преимуществом устройств данного типа является отсутствие необходимости в смазке вращающихся деталей электрического двигателя. Охлаждение частей осуществляется водой.

Мокрый ротор. Источник фото: fl.ru

Рециркуляционные насосы с мокрым ротором отличаются низким уровнем шума при работе. Это позволяет использовать их в жилых помещениях, как в дневное, так и в ночное время суток. Часто подобные аппараты применяются в квартирах и домах.

Для чего необходима рециркуляция

Трубопровод горячего водоснабжения может иметь различную длину. Если точка забора расположена на большом расстоянии от бойлера, то при открывании крана горячая вода пойдёт не сразу. Необходимо будет подождать некоторое время, пока из трубопровода не вытечет холодная жидкость.

Рециркуляция ГВС может быть и через теплый пол и полотенцесушитель

В частных домах расстояние от места расположения бойлера до точки забора воды может быть достаточно большим. Это делает использование системы горячего водоснабжения некомфортным и приводит к нерациональному расходованию воды.
Для поступления горячей воды в момент открывания крана необходима постоянная её циркуляция.

Рециркуляция ГВС представляет собой принудительное перемещение жидкости в контуре горячего водоснабжения с помощью насоса.

Насос периодически перекачивает жидкость. При этом теплоноситель не выходит за пределы контура и возвращается в накопительную емкость. Это позволяет постоянно поддерживать необходимый показатель температуры жидкости в трубопроводе.

Трубопроводы для системы рециркуляции ГВС

Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.

В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.

Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.

Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.

Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.
