Особенности гусеничных тракторов и области их применения

Преимущества и недостатки

Вообще, гусеничный минитрактор самодельного типа является, по своей сути, уменьшенной копией своего «старшего брата» – гусеничного трактора. Соответственно, он будет иметь схожие преимущества и недостатки, что и более габаритный аналог.

• более высокие показатели тяги, чем у колесных аналогов;
• достаточная ровность хода даже на самых трудных участках территории;
• гусеничные аналоги не так сильно деформируют почву при своем движении;
• высокие показатели проходимости, в разы больше, чем у тех же колесных минитракторов.
• изготовление самодельного агрегата позволяет существенно сэкономить денежные средства.

К недостаткам можно отнести следующее:

• относительно небольшая скорость, по сравнению с колесными минитракторами;
• большое потребление горючего;
• невозможность передвижения по асфальту;
• гусеничные минитракторы достаточно шумны при выполнении работ.

Как сделать кабину для минитрактора

Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.

Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.

Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.

Кабина изготавливается следующим образом.

1. Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
2. Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
3. Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
4. Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
5. Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
6. Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
7. После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
8. Кабина устанавливается на раму, на заранее приготовленное для нее место.

В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.

Сборка — важные моменты

Сложность процесса сборки минитрактора обусловлена необходимостью подгонки. Иногда приходится переделывать различные детали. В связи с этим, оптимальной будет следующая последовательность работ:

• сборка рамы, прикрепление опорных катков и ведущих колёс;
• установка мотора, КПП со сцеплением;
• монтаж бортовых тормозов и дифференциала, сопряжение с КПП;
• сборка деталей управления, оборудование водительского места;
• установка гусениц и проверка их работоспособности;
• монтаж вспомогательных элементов;
• тестирование всех механизмов и узлов.

Естественно, это не конкретный план действий. Это лишь приблизительная очередность этапов выполнения работ, где могут присутствовать свои нюансы.

Рама

От того, насколько прочной и жёсткой будет основа, зависит будущая устойчивость спецтехники, ведь именно на раме крепятся все узлы. Подобная сварная база обычно выполняется из поперечных траверсов и продольных лонжеронов. Более опытные умельцы могут сделать 3-ступенчатые лонжероны, сварив их из кусков стального швеллера. Передние траверсы также предпочтительно сделать из швеллеров.

Для повышения устойчивости по внутренним углам кронштейнов на переднем мосте необходимо установить стальные косынки, размером в половину сантиметра.

К передним лонжеронам следует прикрепить крепёжные пластины из стали. На боковых сторонах для удобства рекомендуется приварить стальные подножки.

На раме должны быть просверлены крепёжные отверстия в местах, где будут установлены механизмы и узлы. Не стоит забывать о креплении силового агрегата и водительского сидения.

Если есть потребность, гусеничный минитрактор можно снабдить кузовом. Он будет дополнительно защищать водителя и механизмы техники от попадания грязи и влияния всевозможных внешних факторов.

Силовой агрегат

Для самодельного минитрактора следует подбирать мотор, который будет соответствовать требованиям по мощности, а также крутящему моменту. Чаще всего фермеры выбирают 4-цилиндровые дизельные двигатели объёмом от 12 л с возможностью водяного охлаждения.

Если вы хотите повысить технические способности вашего трактора, конечно, можно выбрать силовой агрегат с более высокими показателями мощности.

Что касается электрического оборудования, подключать его необходимо по специальной электрической схеме. При этом аккумулятор должен быть установлен под сидением водителя и помещён в специальную коробку. Если присутствует желание, технику можно оборудовать фарами, габаритными фонарями, сигналами торможения и другими элементами.

Мост

Движители должны быть смонтированы по обеим сторонам рамы. Каркас машины присоединяют к опорным каткам, используя подвеску. Она будет передавать силу тяжести, отвечать за плавность хода на поворотах, а также при передвижении по пересечённой местности.

В качестве катков в гусеничных тракторах выступают колёса. Их можно взять даже с обычной садовой тележки. Для траков многие применяют использованные или новые автомобильные шины. Естественно, они должны иметь глубокие протекторы.

На мост можно монтировать дисковые тормоза. В таком случае понадобится установка 2 мостов. Но, как правило, фермеры используют тормоза ленточного типа. Это наиболее простой вариант. Тем более, что они прекрасно совмещаются с разными механизмами.

Гусеницы

Гусеничные ленты для минитрактора можно выполнить из тех же автомобильных покрышек. Их можно разрезать посередине, затем соединить и заклепать пластинами из металла.

Подобная конструкция будет иметь небольшое давление на землю, а также обладать большой проходимостью. Для увеличения сцепления с грунтом снаружи можно установить специальные грунтозацепы, выполнив их из металлических труб и приварив их к полотну.

Создание гусениц для самодельного гусеничного минитрактора на видео:

Другие механизмы

В минитракторе обязательно должна присутствовать коробка передач. Обычно для неё берут готовые устройства с грузовиков типа ГАЗ 52 или 53. То же касается и сцепления.

Монтаж ходовой части может облегчить использование заднего моста от «Волги» ГАЗ-21, который нужно будет укоротить.

Испытание самодельного минитрактора на гусеничном шасси на видео:

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Хозяйственное значение и применение

Молиния имеет множество разновидностей, применяющихся в садоводстве. Может использоваться как для одиночных, так и групповых посадок. Сорт ‘Variegata’ подходит для каменистых садов. Хорошо смотрится в вересковых садах. Цветки и семенная шелуха нашли своё применение во флористике.

Сухие соцветия с семенами остаются на растениях до весны и делают сад декоративным зимой. Как и многие другие многолетники, молиния легко размножается делением куста (вегетативное размножение).

Навесное оборудование

Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер

Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары

Монтируем вал, который будет соединяться с ВОМ мини-трактора

Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.

Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

Навесное оборудование

При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

РАССКАЖИ ДРУЗЬЯМ

Собираем самодельный минитрактор на гусеничном ходу своими руками с фото и видео обзором

В сельской жизни трактор является важным агрегатом. Особенно он необходим, когда ведется фермерское хозяйство. Без него, как без рук. Мешки с зерном, заготовленное сено, урожай картофеля или просто строительные материалы – все это каким-либо способом нужно перевозить.

Вручную перемещать подобные грузы очень тяжело, а небольшой механичный помощник справится с этим довольно легко. Сегодня, купить такой агрегат для хозяйства для многих дорогое удовольствие. На много проще и дешевле будет собрать такой трактор небольшого размера на гусеницах своими руками в домашних условиях.

Тем более что детали для него могут уже давно лежать забытыми на хозяйственном дворе и ожидать своего часа.

Гусеница

Самодельные шасси агрегата довольно просто изготовить в домашних условиях. Для этого понадобится комплект колес, например из тележки и старая покрышка из колеса большой машины. Размеры указанных элементов для шасси мини трактора нужно выбирать исходя из габаритов, создаваемой машины. Самодельные гусеницы изготавливаются просто. Нужно по бокам обрезать приготовленную покрышку и одеть на смонтированные колеса

Здесь важно не ошибиться в размерах

Принцип работы

Самодельные агрегаты обычно складываются в определенном алгоритме

Этому немаловажно следовать, так как одни запчасти доведется подгонять под иные детали. Без установленного порядка сборки это осуществить будет затруднительно

Комплектующие для минитратоктоа Заготовка звездочки Ведущие звездочки готовы Рама с гусеницами в сборе

Вид снизу — монтаж гусениц Установка двигателя Вид сбоку Вид спереди

Последовательность конструирования на практике выглядит следующим образом:

• Собирание элементов рамы в цельную конструкцию. Установление на нее ведущих колес и опорных катков.
• Установка мотора и соединение его с коробкой передач.
• Размещение тормозных узлов и дифференциального элемента. Механическое соединение указанных элементов с коробкой передач.
• Конструирование узла управления и оборудование места водителя.
• Сборка и установка гусениц, а также добавочных вспомогательных элементов.
• Проверка рабочего состояния узлов и систем агрегата. В случае необходимости их доработка.
• Обкатка трактора.

Если рассмотреть принцип работы самоделкового механизма, то можно легко установить, что он мало чем различается от аналогов серийного производства. Одним словом, все основные функции выполняются, как в обычных тракторах на гусеницах. Только есть одно различие – упрощенная система разворачивания.

Принцип работы самодельного механизма выглядит таковым образом:

• Мотор передает крутящий момент на коробку передач.
• Крутящий момент поступает на дифференциальную систему, где распределяется на полуоси.
• Колеса приступают к двигательному процессу, передающегося на гусеницы. Трактор начинает передвижение в заданном направлении.
• Функция поворота заключается, что происходит торможение одной полуоси, а весь крутящий момент ложится на другую полуось. За счет торможения одна гусеница начинает двигаться вокруг другого заторможенного шасси. Так происходит поворот агрегата.

Советы по сборке

1. Перед тем как приступить к сборке гусеничного агрегата, необходимо в первую очередь создать чертежи основных и дополнительных узлов, содержащие точные расчеты.
2. Перед началом работы нужно побеспокоиться о наличии исправности сварочного аппарата, электрической дрели со всеми насадками и болгарки.
3. Сборку надобно производить с тщательной аккуратностью. Все болты и гайки нужно закручивать с надежной чувствительностью. Каждый сварочный шов должен быть аккуратно зачищен.

При сборке следует помнить, что создаваемый трактор станет надежным и незаменимым помощником в решении многих вопросов по хозяйству.

Перспективы производства гусеничных тракторов в России

Если с производством промышленных бульдозеров и тракторов для лесного хозяйства дела обстоят не совсем безнадёжно, то перспективы производства сельскохозяйственных гусеничных тракторов в России остаются мрачными. Это производство уже много лет убыточно, демонстрирует крайне отрицательную рентабельность. Спроса на данную технику на рынке нет, и каждая из описанных моделей выпускается в ничтожном количестве (максимум 20-30 единиц техники в год).

После «шокового перехода к капитализму» сельхозпроизводители долгие годы не могли покупать новые гусеничные трактора: не было средств на покупку новой техники. Сегодня многие из них оправились от кризиса, создали рентабельные и развивающиеся хозяйства. Теперь средства есть, но нет желания покупать гусеничную технику.

Даже процветающий Минский тракторный завод, запустивший в серию несколько моделей гусеничных тракторов (МТЗ-1502, МТЗ-2103), продаёт их в мизерных количествах. Остаётся надеяться, что экономическая конъюнктура и ситуация в отрасли всё же изменятся. Ведь перспективные, производительные, конкурентоспособные модели гусеничных тракторов в России есть.

https://youtube.com/watch?v=xTVoAC-GieU

https://youtube.com/watch?v=KVbwo3r6MKI

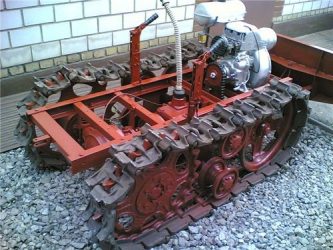

Самодельный гусеничный минитрактор: особенности и фото

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по сборке самодельного гусеничного мини-трактора своими руками, фото и видео испытаний прилагаются.. Данный трактор был построен мастером из Башкирии проживающем с своей семьей на даче, так же и тракторок они назвали «Дачник» потому как эксплуатируется он в основном на даче для чистки снега, корчевания пней, да иногда приходится вытаскивать застрявшие на дачных дорогах машины.

Собран гусеничный вездеход полностью из Отечественных запчастей, а именно двигатель ВАЗ 2101, раздатка и карданные валы ГАЗ-69, опорные катки ВАЗ, задние колеса НИВА R-16, гусеницы сделаны из транспортерной ленты в качестве траков металлический уголок 20 х 20 мм, ведущая звездочка 8 зубьев. Рама сварена из швеллера, трактор оснащен гидравлической системой и насосом НШ-10 для подъема и опускания отвала во время чистки снега. Капот отделан листовым алюминием и установлены две фары для работы в ночное время суток. Задний мост УАЗ.

И так, давайте рассмотрим и изучим все более детально.

Материалы

1. ДВС и КПП ВАЗ 2101
2. раздатка и карданы ГАЗ-69
3. задний мост УАЗ
4. опорные катки ВАЗ
5. заднее колесо НИВА R-16
6. ведущая звездочка 8 зубьев
7. транспортерная лента
8. металлический уголок 20 х 20 мм
9. швеллер 80

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный и слесарный инструмент

Пошаговая инструкция по сборке гусеничного трактора своими руками. Рама гусеничного трактора сварена из швеллера, причем передняя часть немного выше основной конструкции.  Трансмиссия вот такого рода: ДВС и первая КПП от ВАЗ 2101, вторая КПП ГАЗ-51 (в последствии заменена на раздаточную коробку ГАЗ-69) карданный вал идет на редуктор заднего моста УАЗ.  ДВС ВАЗ 2101.  Установлен радиатор.  Ведущая звездочка 8 зубьев.  Тормоза имеют гидровакуумные усилители.  Сидение механика-водителя.  КПП от ГАЗ-51 заменена ра раздатку от ГАЗ-69.  Суппорт от ВАЗ 2112   Заднее колесо НИВА R-16.  Механизм натяжения гусеницы. Для защиты двигателя сделан капот отделанный листовым алюминием.  Дополнительно прикручено пассажирское сидение.   Одета цепь от пробуксовки.  Гидравлическая система имеет насос НШ-10 приводится в действие от натяжного ролика ГРМ ВАЗ 2108, распределитель трехсекционный Р-80. Чистка снега.

МИНИ-ТРАКТОР Источник

Самодельный гусеничный мини тракторок, краткое описание

Это интересно: Обзор технических характеристик гусеничного трактора Т-100 и его модификаций

Пошаговое изготовление

Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.

Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.

Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.

Набор механизмов, материалов и необходимых инструментов имеет следующий вид:

• сварочный аппарат;
• расходные материалы — электроды, проволока, газ, кислород;
• электродрель со сверлами;
• гаечные ключи и отвертка;
• болгарка;
• диски для нарезания металла;
• крепежные элементы;
• металлопрокат для рамы;
• смазочные материалы;
• грунтовка и краска.

Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.

Рама и кабина

От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.

Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние — №16.

Для увеличения устойчивости по внутренним углам кронштейнов переднего моста устанавливают косынки 5 мм из стали «тройки». К лонжеронам спереди присоединяют стальные пластины крепления конструкции по 8 мм к заднему мосту и кронштейну навески, по боковым сторонам приваривают стальные подножки. На раме сверлят 15 крепежных отверстий М12 по месту установки деталей и узлов согласно чертежам, предусматривают возможность крепления двигателя и сидения.

В переднюю траверсу монтируют 2 сварные втулки из 20 мм Ст3, в задней — кронштейн рулевой колонки из стальной полосы сечением 8х70 мм.

Затем к основанию крепятся опорные катки и колесные пары.

При желании гусеничную самоделку можно изготовить с кузовом из нержавейки, который будет защищать водителя и механизмы машины от грязи и воздействия внешних механических факторов.

Двигатель и электрооборудование

Для минитрактора выбирают двигатель, который отвечает требованиям по мощности и крутящему моменту. Более всего подходит дизельный 4-цилиндровый силовой агрегат не менее 12 л. с. с водяным охлаждением. Для увеличения технических показателей можно использовать мотор и мощнее.

Электрооборудование подключается по электрической схеме. Аккумуляторную батарею встраивают под сидением машины в специальный ящик. Фары, габаритные фонари, сигналы торможения не являются обязательными и устанавливаются по мере возможности и при желании мастера.

Ходовая система и тормоза

Движители устанавливают с 2 сторон рамы. Остов трактора соединяется с опорными катками с помощью подвески, передающей силу тяжести и обеспечивающей плавность хода при повороте и движении по неровной поверхности. Роль катков выполняют колеса, которые можно снять с садовой тележки, вместо траков подойдут автопокрышки с глубоким протектором.

На модуль можно установить дисковые тормоза, при этом машину оборудуют 2 мостами, наличие фрикционов и планетарной передачи необязательно. На тракторах специалисты ставят также ленточные тормоза. Они отличаются простотой и отличной совместимостью со всеми механизмами.

Рулевое управление и трансмиссия

Самодельный трактор на гусеничном ходу управляется за счет механизма поворота трансмиссионно-моторного блока. Стандартный руль следует присоединять после установки водительского сидения, чтобы настроить угол наклона и высоту.

Гусеницы

Гусеницы изготавливают из простых покрышек. С этой целью их разрезают пополам, соединяют и заклепывают металлическими пластинами. Такая гусеничная лента имеет низкое давление на грунт и большую проходимость. Для лучшего сцепления с землей снаружи монтируются грунтозацепы из металлических труб, приваренных к полотну.

Другие механизмы

Мастера в качестве КПП часто используют устройство с грузовика ГАЗ-53, сцепление снимают с ГАЗ-52.

Установку ходовой части облегчит применение готового заднего моста «Волги» ГАЗ-21, но его придется укорачивать до 800 мм и снимать заклепки на фиксирующих чулках.

Гусеницы для вездехода

Как правило, гусеницы для самодельных вездеходов делают из высокопрочной транспортёрной ленты, которая хорошо поддаётся разного рода деформациям во время езды. Она не требует за собой особого ухода, все что вам нужно, это время от времени очищать её от грязи.

Итак, давайте теперь подробнее поговорим о создании гусениц. Для работы вам понадобятся следующие материалы:

• Болты и гайки различных форм и размеров.
• Профтруба с сечением.
• Массивная арматура.
• Транспортерная лента.

Также в вашем арсенале должны быть такие инструменты:

• Мощная дрель.
• Сварочный аппарат.
• Большой молоток.
• Универсальный набор гаечных ключей.
• Станок опрессовывающий траки.

Исходя из размеров гусеницы, нужно подготовить соответствующие болты и гайки. Далее возьмите арматуру и начните придавать ей округлую форму с помощью опрессовывающего станка. Затем сварочным аппаратом необходимо наваривать вверху арматуры букву V.

Для более детального понимания действий советуем посмотреть видео, как сделать гусеницы своими руками.

После проделанный работы у вас получится самодельный трак, который нужно прикрепить к другому траку и т. д. Результатом работы будет надёжная гусеница для вездехода.

Самостоятельное изготовление минитрактора

Независимо от того, какой путь будет выбран для сборки, понадобится ряд инструментов:

• аппарат для сварки;
• дрель и набор сверл для нее;
• отвертка и ключи
• болгарка с дисками;
• запчасти для крепежа.

Рама

Перед тем, как начинать собирать трактор, следует подготовить хороший чертеж. Можно изготовить его самостоятельно, но тогда потребуется не просто красивая картинка, но продуманная схема с расчетами, исходя из имеющейся основы и задач, которые следует выполнять.

Несущая конструкция при переделке мотоблока в минитрактор требует доработки, так как необходимо дополнительно установить еще два колеса. Для ее изготовления потребуется металлический профиль или труба. Сечение трубы, как и толщина стенок, не играют особой роли, но очевидно, что они не должны быть слишком тонкими.

Скреплять элементы рамы можно с помощью сварки или посредством болтов и гаек, также можно применить комбинированную сборку. Для усиления рамы можно использовать дополнительно поперечную балку, которая выступит в качестве ребра жесткости и сделает конструкцию более крепкой.

На этапе сборки рамы можно озаботиться изготовлением устройства для навесного оборудования, оно может быть расположено спереди или сзади. Если на самодельные минитрактора помимо прочего возлагается задача перемещать небольшие прицепы, то сзади следует приделать фаркоп.

Ходовая часть

Для передних колес минитрактора с двигателем от мотоблока можно приобрести готовые ступицы. Для того чтобы закрепить переднюю пару, необходимо взять трубу шириной с переднюю ось. К ней крепят колесные ступицы. Далее по центру просверливают отверстие и прикрепляют трубу к раме. Рулевые тяги монтируются к раме с червячным редуктором, чтобы обеспечить возможность управлять поворотом колес. Когда редуктор закреплен, можно устанавливать руль.

Для установки задней оси потребуется втулка с подшипниками. На нее помещается шкив для того, чтобы крутящий момент от мотора был передан на ось. Для задних колес можно использовать колеса от легковой машины или применить те, которые были в комплекте с мотоблоком.

Совет! Колеса лучше всего брать диаметром от 30 до 35 см (12-14 дюймов), это обеспечивает оптимальную устойчивость и маневренность. При меньшем размере колес трактор будет нырять передней частью в землю, при большем может опрокинуться на кочке или при повороте.

Двигатель

Чаще всего двигатель устанавливается спереди рамы — это делается для того, чтобы уравновесить конструкцию при работе с прицепом или другим оборудованием. Двигатель крепится с помощью системы крепления, и лучше всего ее сделать подвижной. Причиной тому служит ременной способ крепления заднего моста с двигателем. Чтобы обеспечить удобство натяжения ремней и упростить этот процесс, двигатель лучше оставить подвижным.

Дополнительное оборудование

Необходимые элементы для сбора основной конструкции указаны выше. После ее сборки осуществляется подключение тормозной и гидравлической системы. Если техника будет использоваться на трассе или в темное время суток, то не лишним будет установить фары, а также габаритные огни. Наличие козырька от солнца или обшивки – личное дело каждого: существенных преимуществ при работе они не дадут.

Как сделать своими руками

Самодельный гусеничный минитрактор представляет собой конструкцию, состоящую из различных рабочих узлов. Каждый такой узел изготавливается отдельно, поэтому и рассмотрение минитрактора будет заключаться в описании его составных частей.

Данная часть является определяющей, ведь от её прочности будет зависеть устойчивость всей конструкции, ведь именно на раму присоединяются остальные узлы. Для изготовления рамы нам понадобится сварочный аппарат, пару траверсов и два лонжерона.В конструкции самодельного агрегата присутствует лонжерон, состоящий из нескольких ступеней – наружные части состоят из швеллера, а внутренние изготавливаются из трубы квадратного типа.

Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче. С ручным культиватором для дачи ваша работа станет быстрой и легкой.

В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о преимуществах мини зерноуборочного комбайна.

При этом, передняя траверса будет меньшей по размеру, чем задняя, т.е. если на переднюю часть используется швеллер №12, то для задней части нужно швеллер №16.

Двигатель

Выбор нужного двигателя является не менее ответственным делом, чем изготовление рамной конструкции. В принципе, для данной цели подойдет практически любой мотор, отвечающий требованиям к мощности и крутящему моменту.

Оптимальным решением будет использование дизельного агрегата, мощность которого должна составлять не менее 12 л.с.

Поэтому, лучше всего использовать двигатель по-мощнее.

На чертеже наглядно видно специфику устройства двигательного редуктора, необходимого для самостоятельного изготовления мини трактора.

Для данных целей может прекрасно подойти мост, взятый со старых отечественных автомобилей, которые отслужили свой срок. К примеру, можно использовать задний мост, взятый с «Волги» ГАЗ-21. Единственное, его придется немного подкорректировать, сточив до ширины 80 см.

Кроме того, нужно удалить заклепки, расположенные на чулках фиксации.

Чертёж укорочения моста

Укорочение моста видно на чертеже:

Что касается переднего моста, то его можно изготовить следуя чертежу:

Если у вас нет в наличии готовых гусениц, то можно изготовить их собственноручно. Для этого нам понадобятся четыре колеса и две покрышки от колес крупногабаритной машины.

Покрышку нужно обрезать с боков, а затем надеть её на колеса, расположенные на осях.

Сопутствующие механизмы

Понятно, что функциональность будущего минитрактора на гусеницах будет зависеть от коробки передач, а также узла сцепления. Для этих целей прекрасно подойдет коробка передач, взятая с ГАЗ-53, а сцепление можно «позаимствовать» у ГАЗ-52.

Вообще, порядок работ по конструированию будет содержать следующий алгоритм последовательных действий:

• Изготовление рамной конструкции из швеллеров путем сварки. Крепление на неё опорных катков, а также колес от тележки, которые будут приводить агрегат в движение.
• Установка двигателя, а также коробки передач.
• Монтирование дифференциала и бортовых тормозов, с последующим присоединением их к коробке передач.
• Присоединение водительского места, а также рулевого управления.
• Натяжка гусениц на колеса.
• В завершении сборки нужно проверить надежность всех креплений, а также работоспособность самого агрегата.

Однако, красота в этом деле не имеет абсолютно никакого значения, ведь главной задачей подобных агрегатов является выполнение целого комплекса работ, с которыми вручную не справиться.

А уж с этим самодельный минитрактор справляется на «ура», если конечно все работы выполнены верно, с соблюдением размеров и определенных рекомендаций.

Уход за растением

Дальнейший уход за посадками заключается в регулярном увлажнении и частом рыхлении. Соблюдение этих основных условий позволит растению развиться максимально быстро. По истечении нескольких недель поливы можно сократить, поскольку взрослая молиния вполне способна довольствоваться природными осадками и стойко переносить засуху.

Не требует она и дополнительных подкормок. В течение всего летнего сезона питательные средства трава получает из почвы.

Вредители и болезни

Молиния – растение по большей своей части дикорастущее, поэтому даже в условиях культурного возделывания обладает сильным и устойчивым к болезням характером. Из насекомых, способных принести ей вред, можно выделить муравьев и слизней. Эти насекомые могут неблагоприятно воздействовать на корневую систему, особенно если речь идет о неокрепшем саженце. Избавиться от насекомых можно применением специализированных химических средств – Муравьед, Слизнеед.

Из распространенных растительных заболеваний растению страшна только гниль, которая возникает при несоблюдении агротехники, либо при чрезмерной загущенности посадок. При возникновении первых признаков болезни посадки прореживают, больные растения удаляют, а оставшиеся саженцы подвергают пересадке на более дренированную почву.

Подготовка к зиме

Многолетний представитель злаковых способен сохранять свою жизнедеятельность на протяжении 5-7 лет. По истечении летнего сезона с вызревших колосьев ведется сбор нового посадочного материала, либо удаляются созревшие цветоносы, чтобы избежать последующий самосев.
