Как сделать велосипед своими руками: простые и дешевые модели и особенности их применения (110 фото и видео)

Чертеж трехколесного велосипеда своими руками

КАК СДЕЛАТЬ ТРЁХКОЛЁСНЫЙ ВЕЛОСИПЕД

Трехколесный велосипед из. двухколесного

Естественно,

что дело это хлопотное и потребует определенных технических навыков, подручных материалов и запасных частей. Не говоря уже о смекалке. Здесь нужны мужские руки, способные превратить данную затею в реальность.

Вот кинематическая схема трехколесного велосипеда (см. рис. 1).

Рис. 1. Схема привода трехколесного велосипеда с одной ведущей втулкой: 1 — переднее колесо 2 — привод на ведомую звездочку заднего колеса 3 — задняя втулка с дополнительной звездочкой на корпусе 4 — цепной привод на полуось заднего колеса 5 — ведущее заднее колесо 6 — заднее колесо свободного хода.

Педальный цепной привод работает на ведомую звездочку задней втулки, закрепленной на раме. На один из фланцев корпуса втулки наклепана звездочка дополнительной цепной передачи, приводящей во вращение полуось одного из задних колес. Для этого на полуоси глухо насажена звездочка, подобная дополнительной звездочке корпуса втулки.

В предполагаемой конструкции используется любая серийная втулка — как односкоростная, так и многоскоростная, как тормозная, так и безтормозная. В последнем случае, в дополнение к тормозу на переднее колесо, свободное от привода заднее колесо снабжается тормозом любого типа.

Некоторые умельцы разработали несколько типов грузовых велосипедных шасси, представленных на рис. 2. Велосипед справа предназначен для перевозки грузов различного вида и незаменим для дачников, садоводов- огородников, а слева — велосипед с грузовой тележкой, легко переоборудованной в кресло для пассажира.

За рубежом, например, увлекаются не столько веломашинами для перевозки грузов, сколько «пассажирскими» велосипедами, «трициклами» для прогулок, для передвижения престарелых людей. Интересны педикары — трехколесные велосипеды — достаточно легкие машины с трехступенчатой коробкой передач, дифференциалом, эффективной подвеской колес. Нередко, кроме козырьков и тентов, конструкторы предусматривают у своих трехколесных машин еще и дополнение к педальному приводу — привод ручной.

Как сделать мопед из велосипеда с бензомотором?

Необходимые материалы и инструменты

Такая конструкция является более продвинутым и современным вариантом исполнения. После сборки мопед будет полностью соответствовать настоящим моделям.

Инструменты:

1. Бензиновый двигатель.
2. Некоторые части мопеда. Например, выхлопная труба, амортизатор, колеса.
3. Надежная рама велосипеда.
4. Сварочный аппарат.

Пошаговая инструкция

Первый этапа заключается в подготовке рамы. Если не получилось отыскать настоящую раму мопеда, необходимо позаботиться об укреплении той, что есть.  Делать это можно при помощи сварочного аппарата и трубы.

Трубой следует накрыть конструкцию и приварить, таким образом соединиться сидение и руль. Не только трубой можно укреплять конструкцию, для этого подойдут еще и металлические палки.

Следует обратить внимание на исправность двигателя. В противном случае, необходимо исключить все неисправные элементы и заменить их

Возможно, собрать мопед с первого раза не получиться, но это не значит, что можно брать плохие элементы и части. Силовая установка нуждается в наличии отдельного места, для этого подойдет приваренная площадка, которая располагается внизу рамы.

К ней крепят мотор и бак с бензином при помощи металлических частей. Специалисты рекомендуют аккумулятор располагать рядом с рулем, а возле мотора монтировать выхлопную трубу.

Следующий этап — создание крутящего момента. В первую очередь необходимо снять педали и переднюю звезду. На заднее колесо помещают звездочки. Затем колесо располагают на раме и с помощью цепи соединяют между собой звезды.

Следующий этап — установка двигателя и мотора. Для этого выполняют этап соединения сцепления с отделом зажигания при помощи троса. Для того чтобы работа мотора была налажена, следует правильно выбрать силу натяжения. После того, как силовой аппарат подключен, мопед считается готовым.

Так как двигатель обеспечивает большую скорость передвижения, не лишним будет установка приборов освещения

Это важно при выезде на дорогу, чтобы другие водители могли видеть мопед издалека. Водитель в свою очередь должен пользоваться защитной одеждой: шлемом, наколенниками, и специальной обувью.

Составляющие самодельного велосипеда

Рама

Если осталась рама от старенького прохудившегося велосипеда — отлично, главное, чтобы она была в хорошем состоянии и не имела ржавчины. Если рамы нет, тоже не беда, закупите стальные, алюминиевые или титановые узкие трубы.

Основой служит чертёж, на котором отображают все компоненты велосипеда. Лучше если эскиз сделан в 3D-режиме на компьютере, сразу можно оценить реальные размеры нужных деталей и составить впечатление о пропорциональности каждой. Предпочтительным способом соединения функциональных компонентов остаётся сварка, если к раме дополнительно планируется зафиксировать багажник или заднее крыло, предусмотрите углубления для болтов. Отверстия также оставляют для болтов под навесные составляющие.

Главное чтобы ржавчина не имела ржавчины

Передняя вилка

Трудно представить себе самодельные функционирующие велосипеды без передней вилки. Если планируется вести велобайк, скользя с горы и поднимаясь вверх, амортизатор лучше встроить мягкий. В горные модели не стоит монтировать ВМХ-вилки — они слишком тяжёлые. Изготавливая вилку своими руками, просчитайте такие параметры:

• ход вилки;
• способ фиксации тормозов;
• предпочтительный диаметр колеса.

Трансмиссия и тормоз

Узлы трансмиссии подбирают исходя из суммы, выделенной на эту часть велосипеда. Специалисты не советуют собирать цепь собственноручно или создавать переключатель скоростей, только зря потратите время, хорошего качества всё равно не добьётесь. Придя в магазин, выберите классическую трансмиссию, плацентарный формат имеет ряд существенных недостатков.

Тормоза для велобайков делятся на ободные и дисковые. Если велопрогулки совершаются в сухую погоду, подойдут ободные тормозные колодки, стоят они недорого и существенно облегчают конструкцию. Экстремальные путешествия ободные тормоза не выдержат — обустройте дисковые. С последними безопасность езды и комфорт для велосипедиста обеспечены.

С дисковыми тормозами езда на велосипеде более безопасна и комфортна

Седло и колёса, педали

Колёса, конечно, следует купить готовыми, впрочем, как и седло

Предпочитаете спортивный стиль катания — обратите внимание на жёсткие и упругие сёдла, учитывающие анатомические особенности велосипедиста

Казалось бы, что проще — выбрать педали. Новички в велопрогулках считают, что, кроме классики, ничего другого конструкторы не придумали, но они ошибаются. Модернизированные приспособления плотно фиксируют ноги, что позволяет ступням не соскальзывать, а значит, можно не делать незапланированных остановок. Вместе с этим увеличивается травмоопасность на дороге.

Если езда акробатическая, специалисты рекомендуют обратить внимание на платформы. Шоссейные гонки и горные соревнования требуют контактного вида педалей, причём обувь к ним нужно подобрать тоже специальную

Для гонок требуются контактного вида педалей и специальной обуви

Руль для велосипеда

Как сделать велосипед с комфортным рулём, подсказывают специалисты. Он должен отвечать основным требованиям:

• эргономичность;
• надёжность;
• прочность.

Руль изгибают согласно заранее сделанному эскизу, при этом не забывайте, что на нём располагают важные управляющие компоненты, контролирующие включение тормозов, ручки, переключающие скорости, звуковой сигнал, фару. В современных велобайках можно обустроить бортовой компьютер.

Руль фиксируют к выносу, предпочтительно, чтобы последняя составляющая была регулируемой. Для сборки руля воспользуйтесь прочными материалами, которые не подведут: сталь, титан или карбон.

Руль должен быть сделан из прочных материалов, таких как сталь, титан или карбон

Шаг 5: Вилка для чоппера своими руками (первый этап изготовления).

Подведем итоги — у нас имеются две трубы с приваренными дропаутами с одной стороны и с приваренной гайкой с другой стороны.

Продолжаем изготовление вилки для самодельного круизёра.

Отрежьте ноги у вилки со старого велосипеда. Постарайтесь сделать основание максимально плоским.

Используя кусок картона в качестве шаблона, начертите полукруг вокруг труб новой вилки, как показано на фотографии выше. Обведите маркером форму короны для новой вилки. С помощью угловой шлифовальной машины обрежьте корону по обведённому контуру

Не спешите — очень важно добиться максимально правильной формы

Прикрепите колесо к дропаутам. Это позволит установить необходимую ширину вилки. Далее расположите шток с короной между трубами вилки. Если на предыдущих этапах вы всё сделали аккуратно, то шток с короной встанет ровно на своё место. Используя другой кусок картона отметьте и вырежьте три отверстия, через которые будут проходить три трубы. Таким образом у нас получится картонный шаблон, который мы будем использовать для изготовления базисной пластины и верхней пластины. Обрежьте картон, чтобы он приобрёл приятную аккуратную форму.

Изготавливаем базисную пластину. Используя картонный шаблон, вырежьте пластину из листовой стали. Для этой цели я использовал лист стали толщиной 1,4 мм, на котором отметил два наружных отверстия (через которые идут ноги вилки). С помощью угловой шлифовальной машины обрежьте стальной лист так, как показано на фотографии выше, чтобы у вас получилась базисная пластина. Приварите базисную пластину к короне вилки. Работайте аккуратно, постарайтесь, чтобы частички расплавленного металла не попали на обойму подшипника!

Далее мы должны сделать вынос. Можете просто отрезать верхнюю часть существующего выноса. Я же решил изготовить вынос с нуля, так как у меня уже имелась стальная труба, которая идеально соответствовала внутреннему диаметру штока вилки.

Используя угловую шлифовальную машину, отрежьте один конец трубы по углом 45 градусов, как показано на фотографии выше.

Укоротите трубу, как показано на фотографии выше, чтобы её длина подходила под болт штока и клин. Всё, изготовление самодельного выноса закончено. Вы можете пропустить данные шаги, если просто отрежете верхнюю часть от существующего выноса.

Установите новый вынос на шток вилки, как показано на фотографии выше. Ещё раз разместите шток и корону между ногами вилки. Попросите кого-то помочь вам держать всё вместе. Я же просто скрепил все компоненты ремнём. Верхние гайки рулевой колонки должны находиться примерно на один дюйм ниже верха вилки.

Если вы всё сделали правильно и хорошо отцентрировали базисную пластину, то приварите её к вилке.

Как изготавливаются самодельные велосипеды?

Иметь велосипед – это классно и недорого: цены на новые бюджетные модели не кусаются, выбор великов в магазинах и в интернете огромен. Но куда интереснее был бы велосипед собственного производства, запатентованный лично.

Самодельный велосипед популярен среди любителей процесса сборки и разборки механизмов. Возможно ли создать свой велик с нуля, имея лишь подручные средства? Да, правда, изготовить самостоятельно такие составляющие, как колесо, кареточный узел и трансмиссионные звезды не получится.

Выходит, велосипед своими руками полностью сделать невозможно. Конечно, придется смириться, что создать велик полностью с нуля не получится, но вполне реально изготовить самое главное – раму. А что нужно в первую очередь, чтобы собрать изделие? Правильно, смоделировать его на бумаге.

Шаг 7: Рама для чоппера своими руками (первый этап сборки).

Вначале хорошенько подумайте, что вы собираетесь делать с рамой. Я долго не мог решить во что можно превратить свою раму, но в конце концов у меня получилась неплохая рама для чоппера.

Рама до резки (перевёрнута).

После обрезки каретка стала ближе к переду велосипеда. Дальше нам потребуется удлинить раму.

На фотографии выше показана рама после обрезки. Теперь пути назад нет. Я хочу оставить двойную верхнюю трубу, которая отлично будет смотреться на самодельном чоппере. Так что я обрезал её максимально близко к задней втулке.

На следующем этапе необходимо сделать макет новой конструкции рамы

Очень важно установить колёса, чтобы измерить необходимую высоту рамы. Для создания этого макета я подпёр каретку и удлинил раму с помощью нескольких тонких труб

Я заметил, что двойная верхняя труба расположена слишком низко, поэтому чтобы установить седло на необходимой высоте, мне пришлось немного согнуть верхнюю трубу. Если вы случайно сломаете верхнюю трубу, например, расколите в месте сварного шва, то для ремонта вам придётся воспользоваться сваркой. Я действительно случайно сломал раму и решил эту проблему с помощью сварки.

Меня полностью устраивала форма и конструкция новой рамы, так что следующим шагом я занялся удлинением рамы посредством установки двух стальных труб в промежутке от каретки до двух труб, идущих внизу от подседельной трубы.

Чтобы правильно обрезать две трубы, мне пришлось воспользоваться замерами с макета. Так как был изменен угол нижней трубы, то рядом с кареткой пришлось создать небольшой изгиб. Для этого мне пришлось воспользовался трубогибочной машиной. На фотографии выше хорошо видно для чего понадобился изгиб.

На данном этапе подседельная труба ни к чему не прикреплена — она просто болтается. Вот дальше мы ею и займёмся — закрепим её нижнюю часть.

Используя кусок картона в качестве шаблона, я изготовил пластину из листа стали, которую разместил под подседельной трубой и приварил пластину к верху горизонтальных труб. Таким способом я увеличил прочность соединения двух новых труб с задними трубами. Затем я приварил подседельную трубу к пластине.

Теперь давайте обратим внимание на верхнюю трубу. Опять же верхняя труба просто болтается — она ещё ни к чему не прикреплена

Я сделал ещё одну пластину из листа стали. На фотографии это не показано, но я с помощью угловой шлифовальной машины изготовил гнездо в подседельной трубе, в которое вставил стальную пластину и затем я приварил её к подседельной трубе. Таким способом я увеличил прочность соединения и уменьшил нагрузку на сварной шов. Затем я приварил две верхние трубы к стальной пластине.

Этапы изготовления

На сборку велосипеда в четыре руки потребуется примерно 6-10 часов. Понадобится стенд, чтобы удобнее было собирать конструкцию. Подставку можно заменить подручными вещами – например, эту роль может выполнить стремянка с прикрепленными черенками от лопат.

Создание велосипеда в домашних условиях своими руками полностью с нуля – задача очень сложная

Важно выбрать материал труб, позаботиться о сварочном аппарате и наборе других инструментов. Далее нужно подобрать правильное соотношение каретки, рулевой, симметрии, рассчитать углы

Если и делать велосипед с нуля, то лучшим вариантом будет чоппер – велосипед для неспешной езды на небольшие расстояния. Если нужна туристическая или спортивная модель, следует подобрать все необходимые компоненты и осуществить сборку.

Первый шаг – выбор или создание рамы. К основной конструкции примеряют колеса, крепят вилку и руль. К дальнейшим шагам относится расположение сидения, надежное закрепление колес. Непосредственно перед эксплуатацией необходимо смазать вилку.

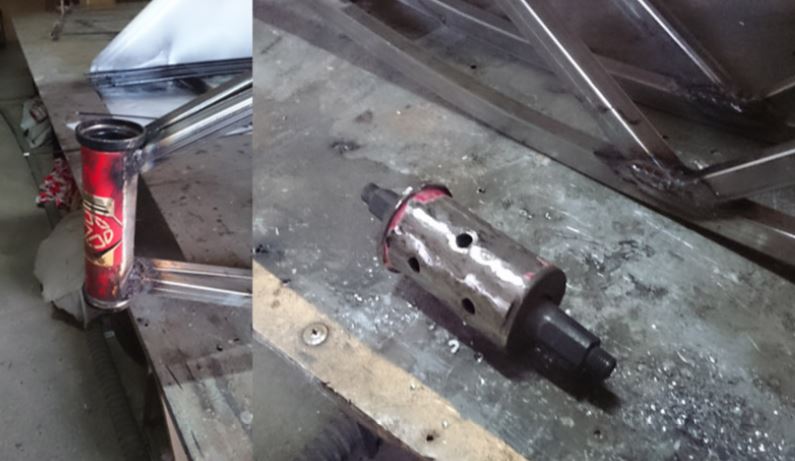

Сборка рамы

Самый простой путь – подобрать уже готовую деталь. Но следует помнить, что форма и материал элемента повлияют на дальнейшее конструирование. Среди вариантов: рама стальная, титановая, алюминиевая, из углепластика. Например, основной материал для горного двухколесного транспорта – сплав алюминия. Вместо популярных ранее сплавов 6061 или 7005 стали использоваться улучшенные варианты с примесями (магнезита или скандия).

Самодельная рама для велосипеда может быть создана из профилей, труб или пластин. Сначала нужно проработать эскиз, отобразив все основные узлы (желательно в 3D редакторе). Главная задача – увидеть реальные размеры деталей, оценить геометрию конструкции и исключить ошибки. Например, слишком высокое расположение верхней трубы может вызвать проблемы при эксплуатации.

Изготовление рамы является более сложной задачей. Как объединить элементы рамы, подскажет чертеж велосипеда. При сборке конструкции придерживаются примерно такой последовательности:

• заготавливают семь труб (две короткие и четыре средние);
• нижнюю основную приваривают к кареточному стакану. Она должна крепиться к нижнему краю рулевой трубы;
• трубу подседельного типа сваривают с нижней, подобрав необходимый угол наклона;
• подседельную и переднюю соединяют с основной верхней;
• нижние перья приваривают к стакану каретки;
• скрепляют верхний конец подседельного профиля с краем нижних перьев.

Запрессовка вилки и изготовление дроппаутов

Вилка подбирается с учетом будущей эксплуатации транспорта. Для гористой местности подойдет мягкая деталь, которая предполагает наличие амортизаторов. Если требуется создать шоссейную модель или велосипед для городских прогулок, вилки не используются из-за чрезмерного веса.

для мягкой конструкции нужно продумать такие моменты:

• ход;
• способ крепления тормозных колодок;
• поддерживаемый диаметр колеса.

Запрессовка вилки делается в горизонтальном положении:

• монтаж подшипников;
• закрепляются конусы;
• накидывается шайба на шток амортизатора;
• тщательно затягиваются контргайки;
• размещается руль в основании вилки.

Важный момент, который позволит повысить надежность будущего велосипеда, — это крепление сделанных своими руками деталей. Дефектов быть не должно, даже незначительных. Иначе безопасность конструкции снизится, вследствие чего увеличится риск травм.

Затем требуется приварить дроппауты под задние колеса. Используя пластину из металла, вырезают несколько деталей. С помощью лобзика создают углубления (под диаметр оси колеса и фиксирующих гаек). Элемент соединяют с рамой (приваривают). Посадочные углубления нужно расположить на одном и тот же уровне, иначе колесо не сядет на дроппауты.

Монтаж остальных элементов

Узлы трансмиссии подбираются готовые, ведь самостоятельно сделать переключатель скоростей или цепь сложно, не говоря уже о том, чтобы соорудить компоненты на уровне известных брендов. Поэтому для самодельного велосипеда подбирают трансмиссию классическую или же с планетарным механизмом.

Дальнейшие шаги:

Установка каретки и отладка шатунов и педалей.
Руль закрепляется болтом.
Перед эксплуатацией транспорта вилку необходимо смазать.
Подседельный штырь устанавливается в трубу по вертикали и закрепляется с помощью хомута с гайкой. Каретка помещается в стакан. Когда цепь смонтирована, ставят колеса.
Сидение крепят с помощью технологии сварки

Но если требуется расширить функциональность, можно создать съемную конструкцию.
Важное условие – надежное закрепление колес. Фиксация обеспечивается с помощью гаек и контргаек.

Изготовление рамы

Как уже говорилось, основой у нас выступает рама. Поэтому начинаем сборку именно с неё.

Нам необходимо 9 труб нужной длины и диаметра – эти параметры указываются в чертежах. А так у нас идёт:

• 2 маленьких трубы для каретного и рулевого стакана
• 4 средних трубы для задних перьев
• 3 больших для основы

Процесс сварки следующий:

• Вначале к кареточному стакану привариваем нижнюю (основную трубу).
• Затем, перпендикулярно каретному стакану, привариваем к концу нижней трубы рулевой стакан.
• Снова к каретному стакану варим подседельную трубу, она должна быть параллельно рулевой чаше.
• Теперь прокладываем верхнюю трубу, которая приваривается к краю рулевого стакана и подседельной трубы.
• Основа готова, далее надо прихватить задние перья, они также крепятся к каретной чаше.
• И осталось теперь соединить вверх подседельной трубы с краем нижних перьев, оставшимися 2-мя трубками.

А для полного понимания, предлагаю посмотреть видео, как можно сделать велосипед.

Педали

Большинство любителей предпочитают классические педали. Они педали отлично подходят для повседневных прогулок на велосипеде, они не фиксируют подошву, что значительно снижает травмоопасность. Существуетаналог классических педалей – платформы. За счет увеличенной площади они больше подходят для акробатической езды. Любая спортивная езда требует иного подхода к конструкции педалей. Например, для шоссейных гонок, для горной езды необходимы контактные педали, которые жестко крепятся к подошве. Кстати сказать, обувь для таких педалей тоже специальная. Крепление обуви к педали осуществляется разным способом, но должно иметь возможность быстрого отстегивания. Конечно, в случае с контактными педалями, резко возрастает шанс заработать травму при падении.

Основное требование к рулю велосипеда – это эргономичность и прочность. При проектировании руля, еще на стадии эскиза, нужно учесть, что на нем будут располагаться элементы управления тормозом, ручки переключения скоростей, звуковой сигнал, а так же, возможно фара и велокомпьютер. Руль велосипеда крепится к детали, называемой вынос. При самостоятельной постройке велосипеда, желательно позаботиться, что бы вынос был регулируемым. Для изготовления руля используйте прочные материалы – сталь, титан, карбон.

Все вышеупомянутые элементы конструкции относятся к классическим, устоявшимся, прототипам. Конечно, никто не загонит в эти рамки отъявленного конструктора или художника решившего сделать велосипед своими руками, тем более руками золотыми. Проводятся целые фестивали и соревнования на самодельных велосипедах. Некоторые из них напоминают все что угодно, только не привычное взгляду двухколесное транспортное средство. Особняком стоят покорители скоростей. Их творения руками больше напоминают гоночные болиды, и изготавливаются, как правило, группой инженеров. Одному такой велосипед своими руками вряд ли под силу. Хотя как знать.

https://youtube.com/watch?v=-7cocGI_pVA

Установка руля, седла, каретки и колес

Чтобы получить полноценный велосипед, на самодельный остов нужно поставить все рабочие узлы, перечисленные в названии. Самым сложным этапом будет монтаж каретки и системы «шатуны-педали».

Руль вставляется в корпус вилки и прочно фиксируется с помощью болта на верхней части. Перед установкой рекомендуется слегка смазать внутренние стенки вилки, а также точно выставить положение руля – ручки строго перпендикулярны ходу велосипеда. Закручиванием можно сбить прямое положение руля. Не страшно, достаточно подкорректировать положение одной рукой, крепко держа раму другой.

Подседельный штырь вставляется в вертикальную трубу и фиксируется металлическим хомутом с гаечным креплением. Высота седла на дорожном велосипеде подбирается на уровень высоты руля.

Следующий этап – это установка кареточного механизма в стакан. Каретка – сложный узел трансмиссии, который при установке потребует специального инструмента – выжимки. Все работы по сборке деталей производятся в строго заданном порядке.

И, наконец, вставка колес в посадочные места. Помним, что самодельные дропауты необходимо заранее точно согласовать перед изготовлением, иначе придется их отрезать, делать и наваривать заново. Последовательность установки колес:

1. Надеть цепь на ведущую и ведомую звезды.
2. Вставить заднее колесо в дропауты.
3. На нижнее перо велосипеда установить металлический хомут, к нему прикрутить тормозной фиксатор.
4. Затянуть гайками колесо.
5. В посадочные места установить переднее колесо, затянуть до упора.

При затягивании лучше воспользоваться динамометром для получения точных моментов затяжки и геометрической целостности

Для самодельной конструкции это особенно важно

Как видно, самоделки для велика – это весьма условное понятие. Несущую конструкцию изготовить самому еще реально, а вот остальные составные части придется покупать. Тем не менее, даже такой байк заслуживает звание эксклюзивного: сделан и собран самостоятельно. Завершением работ будет тщательная обкатка своего детища, выявление и корректировка недостатков.

Популярные фирмы велотренажеров

Элементы конструкции

Конструкция велосипеда – это нескольких основных узлов, объединенных между собой. Главный несущий элемент – рама. Среди других составляющих: передняя вилка, узлы трансмиссии, тормозные колодки, колеса, сидение и педали. Прежде чем приступать к выбору или созданию элементов, необходимо сделать чертеж.

Основные компоненты конструкции

Особенности элемента

Рама

Основа всей конструкции. Если есть старая ненужная рама, она подойдет для работы. Главное, хорошее состояние и отсутствие ржавчины. Деталь может быть изготовлена своими руками – из стальной или алюминиевой трубы. Изделие также можно сделать из композитного материала, пластика, древесины

Передняя вилка

При создании учитывается ход вилки, необходимый диаметр колеса и метод фиксации тормозов

Узлы трансмиссии

Специалисты советуют поискать готовый элемент, а не создавать цепь своими руками. Причина в том, что сложно добиться хорошего качества. Лучше выбрать классическую трансмиссию

Тормоза

Существует два варианта: ободные и дисковые тормозные колодки. Если в планах нет экстремальных прогулок, подойдет первый вариант. Этот компонент недорогой и значительно облегчит конструкцию. Но его особенность – чувствительность к влаге и грязи

Если важно обеспечить повышенную безопасность, лучше сделать дисковые тормоза

Седло

Велосипедное седло предпочтительнее выбрать готовое. Если по душе спортивный стиль езды, понадобится жесткое и упругое сидение, конструкция которого учитывает анатомические особенности человека

Если в приоритете непродолжительные поездки, можно установить широкое и мягкое седло. Выбор огромен – важно, чтобы крепление совмещалось с креплением на подседельном штыре. Еще один серьезный момент – материал. Используются разные сплавы металлов, а также пластик

Педали

Цена зависит от веса (чем легче, тем дороже), сплавов и материалов, наличия промышленных подшипников. Важно, чтобы обеспечивалось надежное сцепление, но при этом конструкция должна быть травмобезопасной. Классический вариант хорош для повседневных прогулок. Такие педали не удерживают ноги, снижая вероятность травмы. Существуют модернизированные приспособления, прочно фиксирующие ноги – ступни не будут соскальзывать. Есть педали для акробатической езды (платформы). Если в планах сделать горный велосипед своими руками, потребуются контактные педали

Руль

Три основных требования, которые предъявляются к рулю: надежность, прочность, эргономичность. Для изготовления используют сталь, карбон или титан
На нем размещают управляющие компоненты

Выбор резины

Нужно обратить внимание на протектор, состав покрышки, защищенность от проколов. Есть резина с особой лентой, которая прокладывается между камерой и покрышкой – это позволит накатывать тысячи км без потребности в починке камер

Если использовать дополнительные приспособления для велосипеда, сделанные своими руками, можно получить уникальную конструкцию. Есть примеры того, как умельцы объединяют подходящие куски металла, детали от автомобиля, надежную тормозную систему (останавливается даже при разрыве ведущих цепей). Такой необычный велосипед создал житель Баку, сварщик по профессии. Транспорт выгодно отличается скоростью и грузоподъемностью.

Подготовительный этап

Для создания трехколесного велосипеда своими руками нужно приобрести стандартный аналог с парой ободов. Это может быть зарубежная или отечественная модификация. С учетом выбранной конфигурации будет проектироваться эстетическая часть будущего транспорта. Необходимо учитывать качество деталей, возможность трансформации агрегата.

Изначально следует выполнить все расчетные схемы и чертежи

Особое внимание обращают на:

1. Устойчивость, для чего потребуется корректно рассчитать размещение задних колес.
2. Высоту рулевой колонки и сиденья. Параметр рассчитывается с учетом особенностей конкретного человека.
3. Приобретение заднего моста с дифференциалом. Элемент отвечает за комфортное перемещение и безопасную езду.
4. Регулировку рулевого узла. Трехколесный велосипед, изготовленный своими руками, не должен заваливаться на поворотах.
5. Качественный тормозной блок, сигнальный клаксон.
6. Плавность движения руля, колес. Не должно быть скрипов и прочих посторонних звуков.

В чертежах трехколесного велосипеда самый ответственный момент — видоизменение конфигурации рамы. Потребуется усилить металлический профиль при помощи ребер жесткости. Как вариант, возможно использование конструкции от «Урала». Задний мост спиливают, монтируют обновленный остов из дюралевых труб. Вторую часть устанавливают в нижнем отделе, она служит для транспортировки грузов. С обеих сторон ставят колеса на ось, в центре приспосабливают звездочку.
