Делаем ваймы своими руками

Принцип работы установок

Ваймы для мебельных щитов отличаются достаточно простой конструкцией, включающей узлы базирования, фиксации и прессования пакета заготовок. На устойчивой металлической раме закреплены упоры, которые служат для предотвращения перекосов при укладке пакета и выполняются в виде стабильно зафиксированных и подвижных линеек. Возможность быстро изменять положение базирующих элементов обеспечивает оперативную перенастройку рабочих параметров при работе с заготовками разного размера.

Усилие гидравлического или пневматического оборудования приводит в движение прижимные элементы, при помощи которых производится сборка конструкции. Технологическая прочность соединения достигается за счет приложенного к деталям усилия и точного срока выдержки пакета при запрессовке. В устройствах с нагревательными элементами время обработки сокращается за счет теплового воздействия на заготовку, ускоряющего процесс полимеризации клея. Изменение параметров давления в системе производится с панели управления.

Изготовление своими руками

Выбираем брудер для цыплят и делаем его своими руками

Нет никакой необходимости приобретать такое оборудование в торговых заведениях. Изготовить механическую вайму своими руками несложно. Перед началом работы рекомендуется предварительно сделать чертёж. Его можно набросать самостоятельно, или найти на специальных сайтах. Там же можно ознакомиться с подробной технологией изготовления конструкции.

Необходимые материалы

Чтобы сконструировать ваймы своими руками в качестве базы используется специальная несущая балка. Она непременно должна быть высокопрочной. Кроме того, потребуется профильная труба, можно использовать прямоугольную или квадратную. Допускается также взять за основу металлический уголок, или швеллер. Это, разумеется, утяжелит конструкцию, но зато придаст ей дополнительную прочность. Такая струбцина (вайма) также может быть изготовлена из дерева, но склеивание деталей на ней не будет достаточно надёжным и качественным. Поэтому предпочтительно выполнить сборку этой конструкции из металлических деталей.

Что касается материалов и оборудования для такой работы, то понадобятся следующие.

Труба профильная.
Швеллер, либо металлический уголок.
Крепёжные элементы.
Деревянные прокладки.
Угольник.
Уровень.
Сварочный аппарат.

В итоге готовая конструкция, выполненная своими руками, должна получиться прочной и выдерживать серьёзные нагрузки. В противном случае изделие может деформироваться или даже сломаться в процессе работы. Желательно, чтобы зажимы были закреплены таким образом, чтобы они могли свободно перемещаться. Это позволит использовать вайму, сделанную своими руками, даже для достаточно крупных деталей.

Пошаговая инструкция

Прежде всего, требуется изготовить основу. Для этого используются профтрубы. Они должны иметь длину не менее 1 м. Иногда может понадобиться использование трубогиба. Затем производится сбор деталей при помощью болтов. Соединять их нужно свариванием. В тех случаях, когда сборка производится на металлических уголках, требуется фиксация швеллера, причём промежутки между ними должны быть равными.

Короткий уголок вместе с краем швеллера устанавливаются между длинными деталями перпендикулярно. Неплохо будет подложить прокладки толщиной около 10 мм под гайки. После этого обрабатываются соединения. Для такой цели необходим сварочный аппарат. Без обработки следует оставить лишь стык между уголком и швеллером, иначе появится шов, который будет мешать при склейке.

Для зажимов можно использовать обычные металлические прутья. Их диаметр должен составлять примерно 5 см. В торце необходимо просверлить отверстия (1 см). Затем вставить в них шарикоподшипники. Это делается для снижения трения, что позволит продлить срок использования конструкции.

Для закрепления зажимов также просверливаются отверстия. Диаметр их должен составлять 10 мм. В них вставляются штифты. Они дадут возможность менять положение деревянного элемента во время обработки. Для дополнительной устойчивости и прочности снизу к конструкции рекомендуется приварить специальные упоры.

В процессе создания столярной ваймы своими руками необходимо строго следить за положением деталей. Они должны устанавливаться точно параллельно. Для уточнения применяется строительный уровень

Кроме того, важно ещё следить за тем, чтобы не было искажений металла при сварке

Как изготовить?

Как сделать деревянную карандашницу своими руками? карандашницы, сделанные своими руками карандашница своими руками из дерева проект

Разберем процесс изготовления вайм из различных материалов своими руками.

Металлические

При использовании профтрубы нужно предварительно подготовить элемент. Оптимальная длина ее равняется 1,2 м. Конструкции можно собирать на болтах. Но иногда части струбцины сваривают

Возможна и сборка на уголках длиной 2,5 м; в этом случае на одинаковых расстояниях (это очень важно!) крепятся швеллеры

Край одного швеллера и короткий уголок ставятся под прямым взаимным углом в промежутке, разделяющем длинные фрагменты. Гайки ставят на прокладки толщиной 10 мм. Сварка внутреннего стыка меньшего уголка со швеллером не нужна. В противном случае даже у самых простых изделий шов создаст позже проблемы при сборке.

Следующий шаг – получение зажимов. Берут для них стальной прут сечением 50 мм. Торец его нужно просверлить, получив отверстие шириной 10 мм. В это отверстие монтируют пару шарикоподшипников. Без них трение будет слишком велико.

Следующий шаг получения самодельных вайм – приваривание гайки. Внимательно следят, чтобы шуруп был под прямым углом к профилю. Нарушение этого правила грозит продавливанием прижимаемых деталей. Далее следует подготовка зажимов. Для их получения берут уголок.

Рекомендации:

следить за параллельным расположением всех деталей в процессе сборки;
проверять визуальную оценку по строительному уровню;
минимизировать величину сварочных швов;
следить, чтобы конструкции из профиля не были деформированы при сварочной термообработке.

Струбцины-ваймы для получения столярных щитов можно сделать из профиля (из трубы). Для работы потребуются:

собственно трубы габаритом 4х2,5 см;
пластина из стали сечением 2х0,5 см;
шпилька с резьбой категории М12 (и такие же удлиненные гайки);
набор болтов и гаек М10.

Количество струбцин определяется тем, насколько крупные щиты планируется собирать. Количество отверстий также определяют с учетом собственных потребностей. Дальше требуется нарезать корпуса для упоров и под винтовые зажимы. Из резьбовой шпильки нарезают заготовки протяженностью 40 см. В корпусе каждого зажима, каждого упора требуется высверлить отверстие; устанавливают две гайки, и вторую из них обваривают.

Многие специалисты предпочитают использовать многоэтажные сборки. Как следствие, обеспечивается оптимальная нагрузка на все части конструкции, не уменьшая свободное пространство. Односторонние и двухсторонние ваймы часто собирают в мощные подборки. Вертикальное позиционирование таких систем типично для промышленной аппаратуры. Она может обрабатывать очень длинные, иногда достигающие 6 м, заготовки.

Наряду с механическими, довольно широкое распространение имеют и пневматические ваймы. С помощью такого оборудования можно изготавливать:

оконные рамы;

При создании станка необходимо учитывать, как настраивать вертикальную рабочую зону. Для управления прижимом лучше всего монтировать шаровые краны. Мембрана должна развивать усилие не менее 1 тонны.

Деревянные

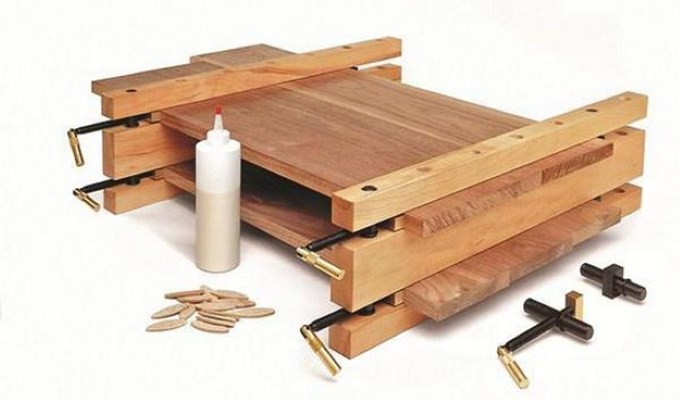

Столярные ваймы вполне можно сделать из древесины самостоятельно, и это даже не слишком сложно. Необходимо тщательно готовить чертежи или же руководствоваться сделанными в другом месте проектами. Основной составной частью ваймы является несущая балка

Неважно, изготовлена ли основная часть конструкции из массива дерева или из бруса, в любом случае главная опора выполняется из все той же профильной трубы, уголка либо швеллера

Последний вариант позволяет рассчитывать на высокое качество конструкции. Однако придется мириться с тяжеловесностью подобных изделий.

Типичная схема сборки ваймы выглядит так.

Ваймы могут быть применены для работы как с твердыми, так и с мягкими породами древесины. Подобное оборудование весьма легкое и потому отличается повышенной мобильностью. Механические конструкции выполняются по:

винтовой;
рычажной;
кулачковой схемам.

В разных случаях используют 2 или 4 упора для станины. Но все сказанное относится только к полномасштабным ваймам. Из дерева, между прочим, могут создаваться одноразовые конструкции. В качестве заготовок в этом случае выступят прочный брус и особо надежные саморезы. Подготовленная заготовка и детали из дерева выкладывают на ровном участке.

Два бруса кладут с каждой из сторон заготовки. Внимательно проверяют параллельность всех частей друг другу. После вкручивания саморезов струбцины расклинивают. После полного проклеивания щита вайму разбирают. Для промышленного использования такая конструкция малопригодна, но в бытовом секторе и в мелких мастерских она вполне полезна.

Детальнее о том, как сделать ваймы своими руками, смотрите в следующем видео.

Этапы выполнения работ

Ароматно, эстетично и экологично: делаем освежитель воздуха для дома своими руками

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.

Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.

Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.

В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.

Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.

Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.

Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.

Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.

Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.

Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.

При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.

Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.

Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.

Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.

Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.

Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.

При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.

Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.

Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.

На этом работы по изготовлению самодельной струбцины заканчиваются.

Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.

В этой статье вы найдете подробную инструкцию по изготовлению ваймы
своими руками.

Если вы занимаетесь изготовлением мебели из , то вам не обойтись без столярной ваймы
. Для этого ее не обязательно покупать. Вайму для склеивания можно сделать своими руками
.

Чем еще нельзя кормить диких уток

Вред водоплавающим обитателям городского пруда наносят люди, бросающие в воду:

чипсы или попкорн;
соленые крекеры и сухарики;
сладости.

В составе многих продуктов соль, специи, которые опасны для здоровья человека. А для птицы даже белые булочки, облитые шоколадом, кусочки вафель, печенья станут отравой. После такого питания утки будут болеть и скоро погибнут.

Запрещены для птицы изделия из муки мелкого помола. При размокании корм становится липким. Он закупоривает дыхательные проходы и пищеварительный тракт.

Кисломолочные продукты полезны для уток, пока свежие. Но через несколько дней они начинают бродить. Попав в кишечник птицы, мешанки с кислым молоком приводят к поносу и заражению бактериями.

Полезно сушить траву для кормления уток. Но если попадется в сено чистотел, белена, то утки отравятся.

Вреден для птиц клен, особенно листья дерева

Давать крапиву следует осторожно: свежая трава без ошпаривания кипятком обожжет пищевод животного

Не советуют приносить на пруд отходы с домашнего стола. Не разрешена для кормежки уток копченая и соленая рыба, пища с большим количеством соли и перца.

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

https://youtube.com/watch?v=8R1fXWCJTds

G-E

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

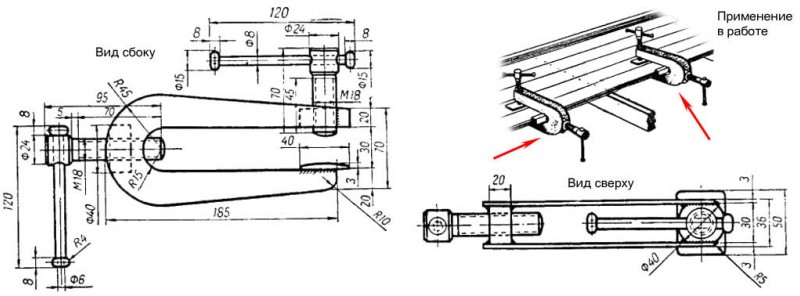

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Этапы выполнения работ

На этом работы по изготовлению самодельной струбцины заканчиваются.

Деревянные приспособления никогда не теряют своей актуальности, не выходят из моды. Они обладают высокой экологичностью, натуральны, из них конструируется практически любой предмет мебели. Служат они длительное время и хорошо поддаются реставрации. Из дерева можно своими руками сделать табуретки, двери, ступеньки. Для производства мастеру нужны многочисленные инструменты, позволяющие работать с материалом. Такими являются столярные ваймы. Они представляют собой знакомую всем , но ее размеры гораздо больше.

Одноразовая вайма из бруса

Такое устройство не самое надёжное и прочное. Однако возможны ситуации, когда зажимная конструкция для постоянного применения не требуется. Поэтому вполне подойдёт одноразовая вайма из деревянного бруса. Сделать такую своими руками тоже не составит большого труда. Для этого потребуется минимальное количество оборудования и материалов. Надо взять пилу и столярный топорик, а также шуруповёрт. Из заготовок понадобятся деревянный брус и особо прочные саморезы.

На ровной поверхности раскладываются заготовка и деревянные детали, между которыми должен быть промежуток размером в 40 см.

С обеих сторон заготовки укладываются два бруса. Они должны быть расположены точно параллельно друг другу. При помощи саморезов закрепляются к поперечинам.

Специальными клиньями струбцина расклинивается. Таким образом заготовка сжимается. После того, как щит полностью проклеится, можно будет разобрать вайму. Её детали могут пригодиться для других работ.

Изготовление столярных вайм своими руками – несложный процесс. Подобрать нужные размеры можно при помощи чертежей. Также можно посмотреть специальные видео, фотографии и схемы. В зависимости от необходимости каждый умелец может определиться сам, какие ваймы ему необходимы и сконструировать то, что требуется.

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

рама;
зажимные муфты;
подвижная часть;
винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

угловыми;
монтажными;
винтовыми;
ручными;
быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.
Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

винтовые;
быстрозажимные;
трубные.

Часто приходится обрабатывать заготовки на угловой или клещевой модели.

Для этих типов не нужны сложные характеристики материалов, простой порядок изготовления.

Самодельная Струбцина

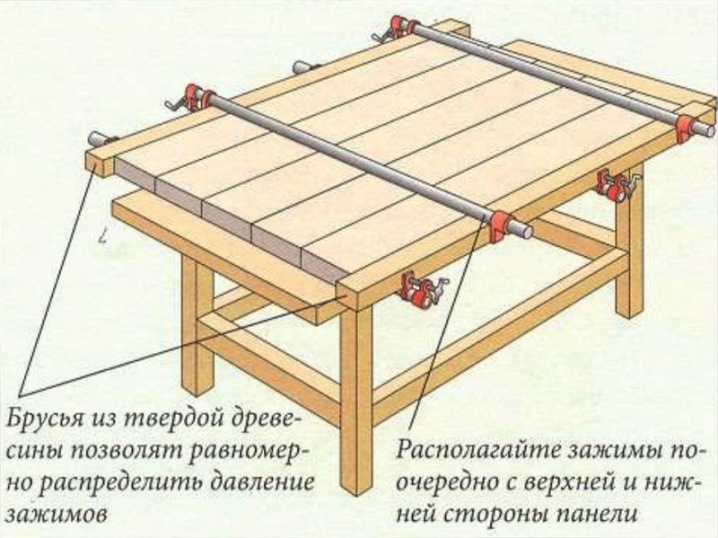

Простая вайма, собранная «на коленке»

Иногда бывают ситуации, что какой-либо вид работы необходимо сделать один раз. Предположим, решено в беседке на даче устроить стол из клееного елового массива. Имеет ли смысл покупать дорогостоящие струбцины заводского изготовления? В таких случаях изготавливается простая, в некотором смысле одноразовая, вайма своими руками. Чертежи устройства приведены ниже.

Для того чтобы один раз склеить массив из заготовок, понадобятся длинные саморезы, шуруповёрт, ножовка и столярный топорик.

Заготовки укладываются на ряд поперечных брусьев (брус через каждые 40…45 см). По обеим сторонам заготовки, параллельно ей, укладываются длинные продольные брусы (по высоте равные заготовке) и крепятся к поперечкам саморезами. Сверху опять же саморезами крепятся верхние поперечные бруски. Вот и вся вайма, своими руками сделанная.

Чтобы сжать заготовку, остаётся, как это показано на схеме, расклинить её специально выструганными деревянными клиньями. После того, как изделие готово, вайму можно разобрать и материал использовать по своему усмотрению.

Струбцины

Струбцина считается универсальным инструментом, так как может выполнять как функции установочные, так и функции фиксации. Единого вида струбцин не существует, однако этот инструмент обязательно должен быть в арсенале любого сварщика. Теоретически, сварка без применения струбцин вполне возможна, однако за это придется заплатить потерей времени, наличием неудобств и, самое главное, низким качеством.

Функциональность струбцины зависит от того, регулируется ли размер зева. Выделяют быстрозажимные устройства, основанные на прижиме с помощью кулачкового механизма. Тем не менее, одна струбцина не может зафиксировать абсолютно любое соединение, так что у сварщика должно быть сразу несколько видов таких инструментов. Струбцины для сварочных работ имеют одну особенность – они изготовлены из металла. Подобные инструменты плотника имеют пластиковые или деревянные элементы.

F-образные

Принципиальная схема устройства F-образной струбцины достаточно простая, поэтому зачастую в арсенале сварщика можно встретить самоделки. Она состоит из металлической станины (шины), к которой прикреплены две губки. Одни губка является подвижной, а другая – неподвижной. В некоторых случаях неподвижная губка выполнена в виде продолжения станины. Подвижная губка приводится в движение винтом с рукоятью.

В качестве альтернативы предлагается быстрозажимной механизм. Он замещает подвижную губку и позволяет более оперативно скрепить детали. Обычно с помощью F-образных струбцин можно получить относительно большое усилие (до 10000 Н).

G-образные

Такие зажимы выполнены в виде скобы, в которой обе губки остаются неподвижными. Фиксирование деталей осуществляется за счет затяжки винта. Подобный механизм имеет одно преимущество – отсутствует люфт губок. Зато по толщине скрепляемых деталей G-образные струбцины весьма ограничены.

Угловые

При необходимости зафиксировать детали под прямым углом пользуются угловыми струбцинами. Более сложные устройства позволяют регулировать угол фиксации. Составными частями таких струбцин являются корпус и поджим. Поджим может быть одновинтовым или двухвинтовым. В непосредственный контакт с изделием вступают поджимные пятки.

Торцевые

Подобные приспособления предназначены для фиксации привариваемого элемента к торцу детали. По внешнему виду они отдаленно напоминают G-образные струбцины, однако отличаются двумя дополнительными поджимными винтами.

Процесс изготовления ваймы

Итак приступаем к изготовлению ваймы своими руками
.

Сначала соберем конструкцию на болтах, чтобы удобнее было варить. К уголкам 2,5 м крепим швеллер на одинаковом расстоянии.

Короткий уголок выставляем по краю первого швеллера перпендикулярно между длинными уголками. Его следует приварить строго под 90 градусов, так как при склейке дверей это очень важный момент (чтобы диагональ совпадала).

После этого обвариваем все соединения и стыки

ВАЖНО
: не нужно проваривать внутренний стык короткого уголка со швеллером!
В противном случае сварной шов будет мешать в будущем при склейке деревянных изделий

Теперь приступаем к размещению воротков. Их будет 4 штуки и сделаны они будут из металлического прута с резьбой. Для этого в верхнем уголке проделываем 4 отверстия напротив каждого швеллера. После этого привариваем по 2 гайки с каждой стороны уголка.

В верхней части каждого воротка привариваем еще по одной гайке, чтобы удобно было их крутить.

Затем в нижней части привариваем опоры, для того чтобы конструкция самостоятельно устойчиво стояла.

Вот такая столярная вайма своими руками
получалась в конечном результате. Конечно ее нужно почистить и покрасить, но думаю суть изготовления пресса для склеивания дверей
и деревянных щитов раскрыта.

Ниже прилагается видео, на котором показан подробный процесс изготовления данной ваймы.
