Процесс изготовления и чертежи измельчителя для веток своими руками

Как быстро можно вылечиться?

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Материалы и инструменты

Большую часть составляющих шредера можно подобрать из запасов, имеющихся в домашнем хозяйстве. К примеру, рама прекрасно собирается из металлических уголков, швеллера и труб. Электродвигатель, как правило, покупается либо берется у мини-трактора. Используемая фреза должна быть обязательно с крупными зубцами, а дисковые пилы – обладать диаметром от 100 до 200 миллиметров. Если работа происходит с валом, то шестерни приобретаются в количестве пары штук, то же относится и к шкиву, а также к самому валу – их должно быть два. Ножи можно будет сделать из рессор автомобиля при наличии фрезерного станка.

Как изготовить измельчитель травы из газонокосилки своими руками

Чтобы стандартную косилку применять как измельчитель травы, следует лишь изменить положение с горизонтального на вертикальное. Для этого выполняют следующие действия:

1. На подготовленную поверхность (стол, лавка) располагают газонокосилку в вертикальном положении.
2. Чтобы зафиксировать прибор, из деревянного бруса делают ножки. Для этого отмеряют расстояние от места крепления к корпусу до земли. Выпиливают два отрезка полученной длины. При помощи саморезов крепят к прибору. Теперь измельчитель может стоять самостоятельно без подпорки из лавки или стола.
3. Подбираю пластиковую трубу под диаметр отверстия с ножами газонокосилки. Вставляют отрезок длиной 40 см в прибор.

Ручка от газонокосилки превращается в одну из ножек и создает дополнительный упор

Для удобства под измельчитель укладывают лист железа, на него помещают траву для обработки. Включают прибор, через трубу подают небольшими партиями ботву. Мульча собирается в травоприемнике газонокосилки. По мере заполнения его освобождают.

Изготовление садового измельчителя своими руками

Самый конструктивно простой и недорогой измельчитель можно сделать из диска с закреплёнными на нём ножами, двигателя, рамы и загрузочного бункера. Диск и ножи можно выточить самостоятельно, заказать у токаря или купить детали в магазине. В качестве привода годится двигатель культиватора, а раму и загрузочный бункер несложно сварить самому.

В зависимости от того, сколько ножей используется и как они выставлены, фракция полученной мульчи может быть разной. На чертеже ниже дана базовая конструкция такого измельчителя: диск с четырьмя ножами установлен вертикально. Также конструкция хорошо работает, если диск закреплён под углом к горизонтали, а ножей всего 1 или 2.

Сборочный чертёж: 1 — ножи 4 шт.; 2 — дисковая фреза; 3 — подшипники №307

Порядок работы:

Купить, заказать или выточить самостоятельно диск с ножами. Угол заточки ножей — 35–45 градусов. В полотне ножей должны быть отверстия под болты для крепления к диску. Важно правильно выставить ножи и закрепить их болтами и упорами.

Сварить каркас с учётом креплений под привод и другие элементы.

Диск насадить на вал привода и закрепить.

Сварить бункер подачи и, при необходимости, приёмный бункер измельчённой массы.

Собрать все элементы на раме.

Если раму установить на колёса, то конструкция становится мобильной.

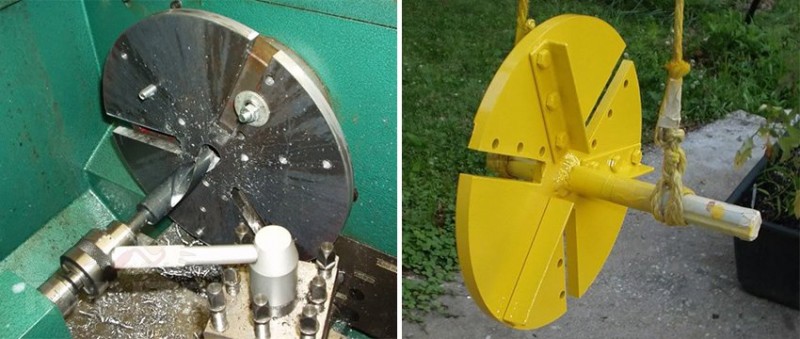

Вытачивание диска

Набор ножей с крепежом

На видео мастер даёт советы относительно устройства самодельного дискового измельчителя.

рмнт.ру

Устройство и принцип работы электрического садового шредера

Садовый измельчитель поможет избавиться от веток и другого органического мусора

Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.

Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:

• двигатель;
• металлическая станина;
• рабочий вал (валы);
• режущий блок;
• приёмный короб;
• гибкая или зубчатая передача;
• защитный кожух.

Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.

Схема садового шредера

Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.

Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.

Какой двигатель выбрать?

Как упоминалось выше, действенный в работе садовый измельчитель беспроблемно можно соорудить своими силами

Очень важно правильно подобрать хороший движок для подобной самоделки. Чаще всего в указанных устройствах присутствуют электрические или бензиновые движки

Разумеется, каждый из указанных вариантов имеет свои слабые и сильные стороны, которые надо учитывать при их выборе.

Устройства, оснащенные движком внутреннего сгорания, являются более удобными в эксплуатации, потому что для их работы рядом не должен находиться источник электроэнергии. Однако стоят эти экземпляры дороже электрических, а их устройство является более сложным. Поэтому многие пользователи отдают предпочтение электромоторам. Они и дешевле, и проще по своему устройству, и имеют более скромные размеры.

Самая большая толщина срезанных сучьев, которые может измельчить шредер для веток, находится в прямой зависимости от зафиксированного на нем электрического движка, а также характеристик имеющихся ножиков.

• Так, аппараты, в коих присутствует мотор до 1,5 кВт, могут беспроблемно перемолоть палки с диаметром до 20 мм. Такие варианты прекрасно подойдут для работ с довольно низким уровнем интенсивности.
• Если же в шредере выставлен движок, мощность которого составляет от 3 до 4 кВт, то такой агрегат будет в силах измельчить ветки, толщина которых достигает 40 мм.
• Что же касается более мощных и производительных моторов с мощностью более 4 кВт, то их применяют для измельчения деревянного мусора, имеющего диаметр от 7 до 15 см.

Для создания качественной и эффективной машины по измельчению садового мусора допустимо обращаться к установке электрических моторов от стиральной машины, болгарки или другого подобного приспособления.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Изготовление из стиральной машины

Измельчитель травы своими руками можно сделать из старой стиральной машины. Приспособление поможет в хозяйстве и будет перерабатывать растения для компостирования или пищи для кур не хуже устройства, купленного в магазине.

Такой аппарат бывает двух видов.

• Бензиновый. Работа приспособления не зависит от электропитания, поэтому использовать его можно в любой части участка. Рекомендуется пользоваться бензиновым измельчителем, если предполагается работа с растениями больших размеров. Недостатками бензинового измельчителя считаются его шумная работа и достаточно тяжелый вес.
• Электрический. Он отличается легкостью и компактностью, но мощность такого устройства будет меньше, чем у бензинового. 1,5 кВт будет достаточно для того, чтобы перерабатывать незначительное количество отходов. Если предполагаются более трудоемкие работы, она должна составлять уже 4 кВт. Мотор, который обладает мощностью в 6 кВт, способен эффективно измельчать даже крупные растения и ветки.

Инструменты и материалы

Для создания измельчителя понадобится ряд инструментов, таких как:

• дрель;
• болгарка;
• молоток;
• отвертка;
• пассатижи;
• фиксирующие элементы – шайбы, гайки и болты.

Также потребуется подготовить следующие элементы:

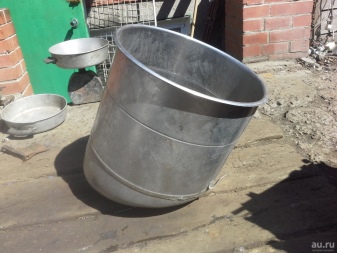

• бак от стиральной машины (желательно, чтобы он имел цилиндрическую форму);
• рама, которую можно соорудить из металлического уголка;
• электродвигатель (необходимая мощность – не менее 180 вт);
• кнопка включения/выключения;
• емкость для переработанного сырья;
• провод и вилка;
• ножи.

В домашних установках используются дисковые ножи или режущие приспособления из ножовки. Если говорить о специализированных агрегатах, то в них чаще всего применяются 3 вида режущих элементов:

• дисковый нож – перерабатывает траву и маленькие ветки;
• фрезерная конструкция – способна измельчать хворост толщиной в 8 миллиметров;
• фрезерно-турбинное устройство – справляется с крупными и влажными ветвями.

Технология

Перед тем как начинать работу над созданием прибора, стоит позаботиться о чертежах, которые помогут соблюсти последовательность действий и не допустить неточностей и ошибок.

Последовательность действий.

Сделайте отверстие прямоугольной формы в нижней части бака. Здесь будут фиксироваться режущие элементы. Оптимально, если они будут находиться выше, чем само отверстие. Приблизительные размеры – 20х7 сантиметров.
Теперь можно изготовить защитный кожух. Для этого нужно закрыть получившееся отверстие металлическим листом, после чего зафиксировать его при помощи болтов. Благодаря этому измельченные растения не будут разлетаться.
Сделайте подставку. В этом поможет сварочный аппарат. Ее высота подбирается в зависимости от емкости, предназначенной для сбора переработанного сырья. Для комфортной транспортировки приспособления подставка оснащается колесами.
Приготовьте мотор и изготовьте втулку на токарном станке. При этом длина втулки должна составлять не менее 50 миллиметров. Сделайте на валу отверстия дрелью, после чего зафиксируйте втулку. Установите мотор на дно бака, после чего закрепите его с помощью шпилек.
Заточите режущие элементы. Для переработки хвороста необходимо выполнить одностороннюю заточку, для травы – изготовить ромбовидные пластины

Важно правильно подобрать длину ножей – они не должны соприкасаться со стенками приспособления.
Сделайте отверстия в середине ножей, после чего зафиксируйте их на валу двигателя с помощью гайки.
Соедините получившуюся конструкцию с подставкой при помощи сварки, затем подсоедините кнопку включения, а также провод для подключения электропитания (при необходимости).
В качестве защиты двигателя от плохих погодных условий необходимо изготовить кожух. Для этого подойдет лист из металла.

Чтобы начать работу, подключите измельчитель к питанию, после чего загрузите в него материал для измельчения. Не рекомендуется сразу же наполнять бак целиком. Затем необходимо подставить емкость для переработанных растений и включить аппарат.

Классификация измельчителей веток

Планируя создание садового читтера, надо обязательно иметь представление о том, с древесными отходами какой толщины придётся иметь дело. Поскольку все измельчители органического мусора можно разделить по мощности электродвигателя и принципу работы ножевого блока, максимальный диаметр древесных обрезков влияет на выбор конструкции, эксплуатационные параметры и технические характеристики агрегата.

По типу используемой силовой установки

В садовых шредерах могут использоваться как электромоторы, так и двигатели внутреннего сгорания. Достоинства первых — простота, компактность, удобство эксплуатации. Тем не менее, с помощью бензинового или дизельного силового агрегата можно создать по-настоящему мобильную установку, а их мощность позволяет перерабатывать ветки толщиной более 10 см.

Измельчители с двигателем внутреннего сгорания имеют высокую мощность и более мобильны, чем электрические агрегаты

При выборе электрического силового агрегата обязательно надо учитывать следующие факторы:

• двигатели до 1500 Вт можно использовать при небольших объёмах работ и толщине прутьев не более 2 см;
• силовые установки мощностью 3 – 4 кВт являются оптимальным вариантом для загородных участков с небольшим садом. С их помощью можно дробить ветки диаметром до 5 см, чего вполне достаточно для небольшого частного подворья;
• электрические асинхронные машины от 6 кВт могут в течение длительного времени перерабатывать на щепу толстые ветки (от 10 до 15 см) и рекомендованы к использованию в больших хозяйствах.

Электродвигатель обеспечивает самодельному измельчителю простоту и низкую стоимость

Следует заметить, что мощные электродвигатели требуют подключения к трём фазам. Если же используется обычная двухфазная сеть напряжением 220 В, то лучшим выходом из ситуации является бензиновая или дизельная силовая установка. Её мощности в 5 – 6 л. с. будет достаточно в большинстве случаев.

По конструкции ножевого блока

От конструкции ножевого блока садового шредера зависит диаметр веток, которые можно будет измельчать, и какой размер переработанной щепы будет получен на выходе из агрегата. Например, простейшие устройства могут перерабатывать только тонкие ветки, разрезая их на отрезки от 2 до 10 см, в то время как более сложные устройства способны дробить толстые ветки, перемалывая их в труху или производя отрезки длиной 10 — 15 см.

Конструкция заводских ножей чаще всего представлена в трёх вариантах:

дисково-ножевой блок, который используется для травы и прутьев толщиной не более 2 см;

Садовый измельчитель с дисково-ножевым блоком имеет простую конструкцию, но неспособен перерабатывать толстые ветки

Применение фрез позволяет работать с любым органическим мусором

Применение комбинированных турбинно-фрезерных или шнековых режущих блоков обеспечивает устройству высокую производительность

В самодельных конструкциях повторить шнековую или турбинно-фрезерную конструкцию сложно, поэтому умельцы берут за основу одну из следующих схем режущего блока:

• двухваловую систему с несколькими ножами;
• дисково-ножевой узел;
• наборной пакет из дисковых пил или фрез.

Все три варианта доступны к повторению в домашних условиях и требуют минимум затрат, поскольку при их изготовлении используются детали и узлы от старой автомобильной и сельскохозяйственной техники, отрезки уголков, труб и т. д. Что же касается покупных элементов, то без них обойтись не получится. Если в запасе нет электродвигателя, дисковых пил или фрез, а также других деталей, то их придётся купить.
